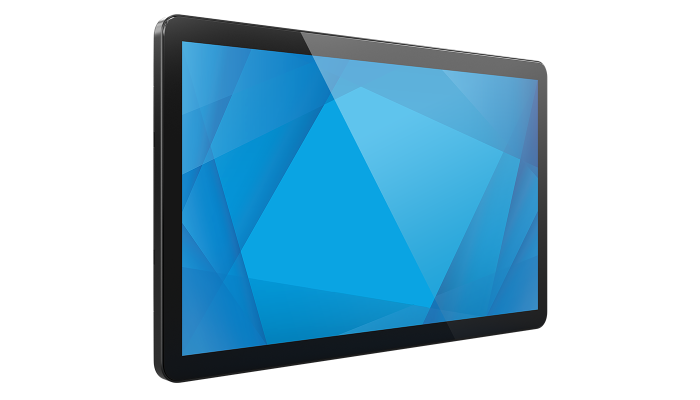

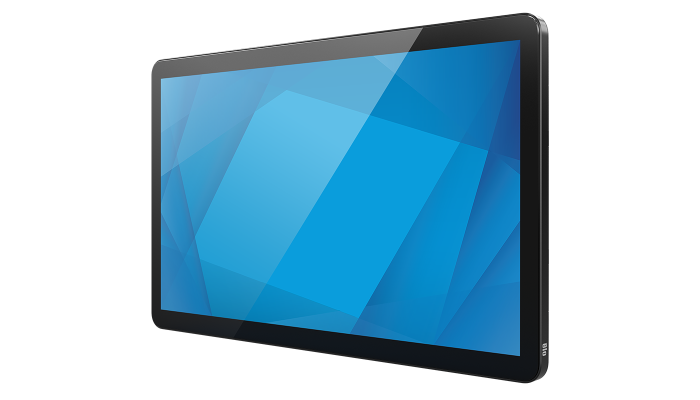

1304L
13寸觸控顯示器
1304L觸控顯示器外觀簡潔大氣，增強耐用性設計，提供更精準的觸控體驗
以及更出色的顯示效果。采用先進的光學粘合技術，IP54防塵防水的
高密封性讓這款13寸的觸控顯示器具備廣泛的適用性。作為功能豐富的平臺，
無論是POS收銀、自助服務、KDS后廚顯示系統的場景應用，還是倉庫
自動化、門禁管理還是HMI人機交互界面等，都能使用。
10寸、13寸 & 15寸多種尺寸可選
13寸觸控屏顯示器
打造小巧緊湊的支付系統
輕松將13寸觸控顯示器與Elo的集成支付設備相匹配 ——
從Elo Pay手持式移動一體機到Elo Pay 7"支付終端, 1304L都能連接
作為POS收銀的主屏，擁有緊湊外型的同時還提供了優異的觸控體驗。
領先光學技術
出色觀感體驗
1304L 13寸觸控顯示器采用高品質的光學粘合，
結合防眩光玻璃和低藍光技術，帶來更好的清晰度，
為舒適的觀看體驗提供優質的解決方案。
堅固耐用,
更節能的觸控顯示器
-
耐刮擦
玻璃表面 -
IP54
防塵防水 -
IK08
防撞等級 -
能源之星
8.0 認證
線纜固定設計，
安全有保障
特殊的封閉式設計，可幫助保管線纜后蓋以及螺絲，無需擔心
丟失和遺落。由于線纜后蓋帶有鎖定功能，可將線纜固定在相應
位置，降低了松脫或斷連的可能性，減少了對運行設備的干擾。
豐富外設
隨心添加到四周
通過Elo Edge Connect? 功能，將Elo的一系列
外設任意組合，無縫地連接到觸控屏顯示器的四周——
EMV刷卡機、二維碼掃描儀、狀態指示燈、攝像頭、
RFID、MSR、指紋識別儀等。
OSD屏幕設置菜單
直接在屏幕上操作
讓屏幕設置菜單（OSD）的控制管理變得更簡單 ——
可選新升級的利用觸控屏控制，或者使用一貫的
顯示器背面的線控進行控制。
Touch thru穿透觸控
帶來更多可能性
Elo TouchPro PCAP顯示器支持Touch thru穿透觸控技術，
支持戴手套、表面覆膜以及封裝玻璃保護層等情況使用，
滿足特定行業的嚴苛要求。
規格
-
技術
產品料號
帶底座 - E969110
不帶底座 - E968908外殼顏色
黑色
觸控技術
PCAP (投射式電容) - 10點觸控
對角線
13.3 英寸對角線，有源矩陣 TFT LCD (LED)
長寬比
16:9
有效顯示區域 (mm)
11.57" x 6.51" / 293.76 mm x 165.24 mm
分辨率
1920 x 1080 @ 60Hz
其他支持的分辨率
640x480 60Hz
800x600 60Hz
1024x768 60Hz
1280x800 60Hz
1280x720 60Hz
1280x1024 60Hz
1366x768 60Hz, 60Hz RB
1440x900 60Hz, 60Hz RB
1680x1050 60Hz, 60Hz RB
1920x1080 60Hz可視角度
水平: ±85° 或 170° 總計 / 垂直: ±85° 或 170° 總計
色彩
1620萬
亮度 (標準)
LCD 面板: 300 尼特
PCAP: 270 尼特響應時間 - 總計 (標準)
27 msec
對比度
600:1
觸控接口
USB
表面處理
防眩光
屏幕菜單 (OSD)
可通過觸摸屏OSD或顯示器背面按鈕進入
控制 (帶觸控型號)：菜單， 電源
控制 (不帶觸控型號)：2個按鍵 (一個電源鍵+5個方向鍵)
設置：亮度、對比度、長寬比、自動掃描、清晰度、色溫、低藍光、音量、靜音、OSD超時、OSD語言、清晰度、
觸摸睡眠模式開關、電源LED燈開/關、 恢復默認值、外設接口
語言： 英語、法語、意大利語、德語、西班牙語、簡體中文、繁體中文、日語
鎖定： OSD， 電源I/O 端口
1x USB Type-C
1x USB Type-A
1x DP接口
1x HDMI
1x DC插頭
4x Micro-USB Elo Edge Connect接口揚聲器
2 x 2W (+/-10%) 內置揚聲器
視頻
USB-C
DP接口
HDMI
輸入視頻水平同步頻率范圍：30 - 82KHz
輸入視頻垂直同步 (幀速)頻率范圍：60Hz電源
通過USB-C連接器或DC插頭 (2.0mm針外徑，6.4mm針內徑) 供電
功耗 (標準)
開機(默認亮度): 6.5W
休眠: 1.0 W
關機: 0.25 W顯示器尺寸 (不含底座)
12.56" x 7.67" x 1.02" / 318.9 mm x 194.9 mm x 25.8 mm
運輸尺寸
不帶底座: 15.67" x 6.34" x 10.94" / 398 mm x 161 mm x 278 mm
帶底座: 16.06" x 12.72" x 8.39" / 408 mm x 323 mm x 213 mm重量 (不含包裝)
不帶底座: 2.64 lbs / 1.2 kg
帶底座: 5.28 lbs / 2.4 kg重量 (含包裝)
不帶底座: 6.82 lbs / 3.1 kg
帶底座: 10.78 lbs / 4.9 kg工作溫度
0°C 至 40°C / 32°F 至 104°F
儲存溫度
-20°C 至 60°C / -4°F 至 140°F
濕度
工作: 20% 至 80%
儲存: 10% 至 95% (38.7° 最大濕球溫度)MTBF
50,000小時演示
安裝選項
75mm X 75mm背面安裝接口
詳見尺寸圖其他特性
能源之星8.0
TUV Rhineland (低藍光)認證
通過DDCCI控制設置功能
通過USB-C (最大18W)為Elo Pay 7" 供電質保
3年
延保選項
4 年質保 - Elo P/N: E898247
5 年質保 - Elo P/N: E898449
3 年質保 + AUR - Elo P/N: E898648
4 年質保 + AUR - Elo P/N: E894921
5 年質保 + AUR - Elo P/N: E895125機構認證
Argentina AR certificate
Canada cUL, IC
China CCC
Europe CE
Korea, KCC
Taiwan BSMI
United Kingdom UKCA
United States UL, FCC
Japan VCCI, PSE
International CB
Australia RCM
Mexico NOM
RoHS, China RoHS, WEEE, REACH
India BISIP防護等級
IP54
防撞等級
IK08
包裝內含
觸控顯示器
快速安裝指南
EU EEI 標簽
2x UK EEI 標簽
1.8m HDMI線
1.8m USB線 (USB-A轉C)
電源磚
1.8m美標線
1.8m 歐標線可選外設
磁條閱讀器 (MSR) – Elo P/N: E001002
指紋識別儀 – Elo P/N: E134286
顧客顯示屏 (2x20 VFD) – Elo P/N: E001003
2D條碼掃描器 (SE2707) – Elo P/N: E393160
2D條碼掃描器 (SE4720) – Elo P/N: E384627
2D條碼掃描器 (SE4107) – Elo P/N: E245047
PCAP手寫筆 - Elo P/N: E066148
MagTek eDynamo 刷卡機- E375343
安智公司RP457c 刷卡機 (音頻插孔, BT, USB) - E586981
安智公司RP457c 刷卡機 (BT, USB) - E710930
狀態指示燈 (微型USB連接) - Elo P/N: E644767
3D攝像機 - Elo P/N: E534879
網絡攝像頭 - Elo P/N: E201494
RFID - Elo P/N: E673037
Elo Edge Connect? 揚聲器 (黑色) - Elo P/N: E894719支架，支架和套件
背裝顯示器立柱安裝套件 – Elo P/N: E038989
I系列10寸&15寸 桌面翻轉底座 - Elo P/N: E924077
Z20支架支持I系列10寸&15寸 桌面翻轉底座 - Elo P/N: E809321
貨架安裝支架 (75mm 或 100mm VESA) - Elo P/N: E043382
地面直立支架 (75mm 或 100mm VESA) - Elo P/N: E048069
立柱支架– 6寸 (75mm 或 100mm VESA) - Elo p/n: E047458
立柱支架– 12寸(75mm 或 100mm VESA) - Elo p/n: E047663
立柱支架– 18寸(75mm 或 100mm VESA) - Elo p/n: E047864
立柱安裝支架 (75mm 或 100mm VESA) - Elo p/n: E045151
Power USB轉USB-C/DC輸入 (2.1 mm)線纜- 3 m - Elo P/N: E214282
Power USB轉USB-C/DC輸入 (2.1 mm)線纜 – 1.8 m - Elo P/N: E214097
mPOS 打印機支架 (黑色) - Elo P/N: E353950
Elo 立架 1302L - 黑色(75 mm VESA) - Elo P/N: E307788
Wallaby? POS底座 - 黑色 - Elo P/N: E949536
USB-C對USB-C線纜套件 – Elo P/N: E129019
DVI-D轉HDMI線纜套件 - Elo P/N:E538507
美標電源線 – C13 - Elo P/N: E593865
澳標電源線 – C13 - Elo P/N: E594067
歐標電源線 – C13 - Elo P/N: E594264
韓國電源線 – C13 - Elo P/N: E594466
國標電源線 – C13 - Elo P/N: E594670
臺灣電源線 – C13 - Elo P/N: E594869
日本電源線 – C13 - Elo P/N: E793799
Elo Backpack? 4 (Value型號) - Elo P/N: E393754
Elo Backpack? 4 (標準型號) - Elo P/N: E393359
Z10 POS底座(75mm VESA) - Elo P/N: E767159
Wallaby Pro 商家操作屏套件 – Elo P/N: E801367
小型I/O Hub: 1x DC輸入, 1x RJ45 LAN, 4x USB-A, 2x USB-C – Elo P/N: E815044
