1564L 15寸
開架式觸控顯示器
工業級
耐用、可靠、適用

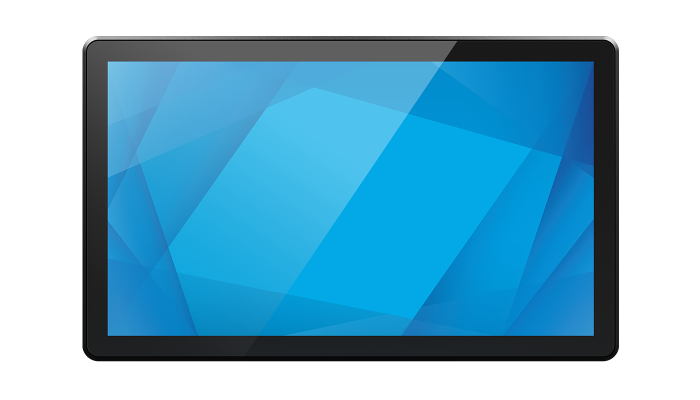

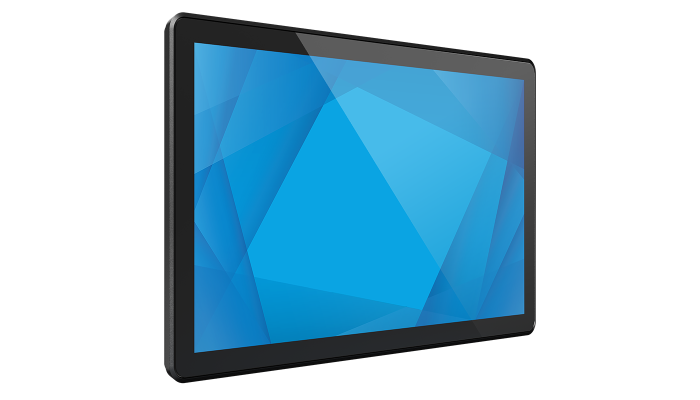

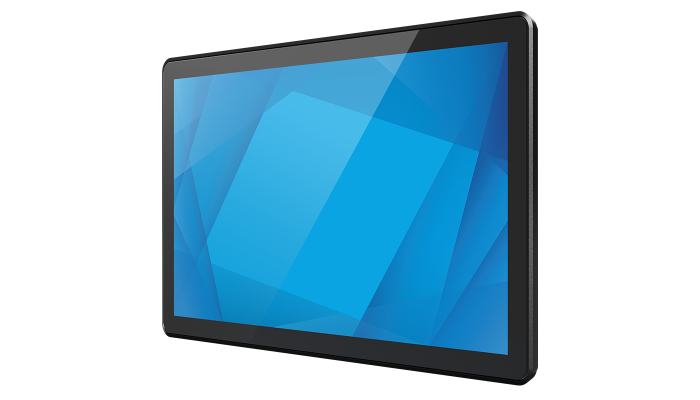

Elo 1564L 15英寸HD高清開架式觸控顯示器，工業級標準，
擁有優異性能。 專為集成而設計，可輕松裝配到各類設備機箱中。
1564L外型時尚，線條流暢，窄邊設計，非常適合工業控制應用，
包括人機交互、倉庫自動化、游戲娛樂設備等等。
Brilliant, 光學貼合技術
TouchPro? PCAP 投射式電容顯示器.
15英寸1564L顯示器采用光學貼合技術，提供增強的10點觸控技術，
使用體驗可媲美平板電腦。同時兼具工業和商業應用所需的耐用性、
出色的觸控表現以及優質的顯示性能。
USB-C單一線纜連接，
即可支持供電、視頻和觸控功能
堅固耐用,
更節能的觸控顯示器
通過UL62368測試
防撞等級IK08
化學強化玻璃
7*24小時
全天候使用
工作電壓范圍廣
(12V‑24V)
能源之星
8.0認證
OSD屏幕設置菜單可直接
在觸控屏幕上操作
讓屏幕設置菜單（OSD）的控制管理變得更簡單-
可選新升級的利用觸控屏控制，或者使用一貫的
顯示器背面的線控進行控制
Touch thru穿透觸控
盡在PCAP投射式電容
Elo TouchPro PCAP顯示器支持Touch thru穿透觸控技術，非常適合
對于需要特定IP等級或防止破壞和適應惡劣環境安裝使用。有了
該技術的加持，可將顯示器的表面封裝一層厚度6mm玻璃或3mm塑料，
打造全封閉式的自助設備。
易于集成
Elo 15英寸開架式觸控顯示器支持橫向、豎向以及水平安裝，可靈活
集成到各種柜臺、自助設備、機柜設計中。顯示器采用光學貼合技術，
無論是近距離體驗還是遠距離觀看，都能保有理想的清晰度，
為用戶提供良好的觀看體驗，滿足企業的需求。
擴展計算能力
一根線纜就能完成
Elo Backpack電腦主機模塊，商業級Android計算機引擎，功能強大，
可通過一根USB-C線輕松連接到64系列開架式觸控顯示器上，組成完整的人機
交互解決方案。Elo Backpack體積小、重量輕，可固定在任何內置VESA支架的
自助設備上。無關尺寸大小外型因素，擴展Elo商業級Android平臺就這么簡單。
規格
-
技術
產品料號
TouchPro PCAP 投射式電容 - E971256
外殼顏色
黑色
觸控技術
PCAP (TouchPro® 投射式電容)-10點觸控
Touch Thru
TouchPro? PCAP 支持穿透厚度6mm玻璃/3mm塑料2點觸控
觸控接口
USB 2.0
對角線
15.6 英寸對角線，有源矩陣 TFT LCD (LED)
屏幕菜單 (OSD)
屏幕OSD，菜單和電源按鈕位于設備背面。
支持的觸控手勢包括：
1. 調出OSD菜單
2. 鎖定/解鎖OSD按鈕功能
3. 鎖定/解鎖電源按鈕功能
設置：自動掃描，視頻優先，亮度，對比，寬高比，清晰度，色溫，色彩增強，低藍光，OSD超時，OSD語言，恢復默認，信息，觸摸模式，穿透觸摸
語言：英語，法語，意大利語，德語，西班牙語，簡體中文，繁體中文，日語
鎖定：OSD，電源長寬比
16:9
有效顯示區域 (mm)
13.55" x 7.62" / 344.16 mm x 193.59 mm
分辨率
1920 x 1080
其他支持的分辨率
640x480 60Hz
720x400 70Hz
800x500 60Hz
800x600 56, 60Hz
1024x768 60Hz
1280x800 60Hz
1280x1024 60Hz
1366x768 60Hz, 60Hz RB
1440x900 60Hz, 60Hz RB
1680x1050 60Hz, 60Hz RB
1920x1080 50Hz, 60Hz可視角度
水平: ±89° 或 178° 總計 / 垂直: ±89° 或 178° 總計
色彩
1670萬
亮度 (標準)
LCD 面板: 450 尼特
PCAP: 405 尼特響應時間 - 總計 (標準)
25 msec
對比度
1000:1

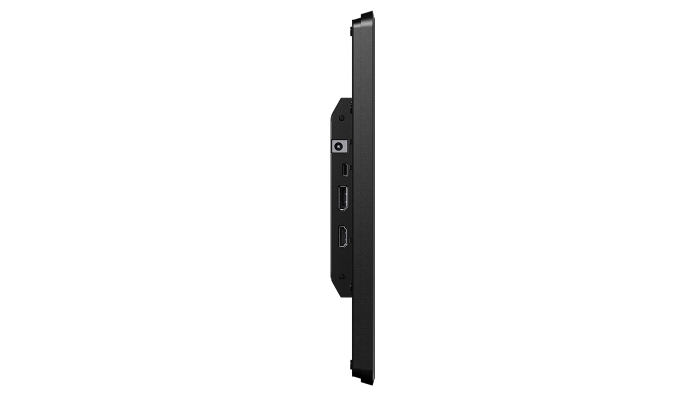

視頻
HDMI V1.4 Type A 接口用于 HDMI 輸入
DP V1.2 - 支持較新版本的 DP頻輸入
USB-C
*建議使用 Elo USB-C轉 C 線纜(Elo P/N: E129019) 以防止兼容性問題
輸入視頻水平同步頻率范圍：30 – 80KHz
輸入視頻垂直同步（幀率）頻率范圍：50 –75Hz電源
選項1：
外置DC - 可選電源適配器 (需額外選購)
同軸電源插孔 (2 mm (+0.0 -0.1mm) 針腳外徑，6.4mm (+/- 0.3mm)筒內徑，8.8mm (+/- 0.3mm) 筒長)；
顯示器輸入電源信號規格：12VDC +/- 5%
適配器輸出電源連接器: DC筒塞（2.1mm(+/- 0.1mm)銷內徑, 5.5mm(+/- 0.05mm)筒外徑, 9.5mm(+/- 0.3mm)筒長）
選項2：
USB-C 輸入范圍：
5V±5%@3A / 9V±5%@3A / 15±5% @1.8A / 20V±5%@1.35A最長工作時間
24/7全天候
功耗 (標準)
開機(默認- 80%亮度): 9.36W
開機(標準 - 100% 亮度): 12.95W
休眠(顯示器 + 適配器): 0.45W
關機 (顯示器 + 適配器): 0.25W尺寸
14.76" x 8.83" x 1.24" / 375.0 mm x 224.4 mm x 31.6 mm
運輸尺寸
17.72" x 11.89" x 5.55" / 450 mm x 302 mm x 141 mm
重量 (不含包裝)
4.91 lbs / 2.23 kg
重量 (含包裝)
9.09 lbs / 4.12 kg
工作溫度
0°C 至 40°C / 32°F 至 104°F
儲存溫度
-20°C 至 60°C / -4°F 至 140°F
濕度
工作: 20% 至 80%
儲存: 10% 至 95%密封性
表面IPX1
MTBF
50,000小時演示
質保
3年
機構認證
Australia RCM
Canada cUL, IC
China CCC
Europe CE, TUV
United Kingdom UKCA
Japan VCCI
Korea KCC
Mexico NoM
Taiwan BSMI
United States UL, FCC
International CB
RoHS, China RoHS, WEEE合規
通過抗靜電測試GLI 27 kV 空氣放電/ 8 kV 接觸放電
通過UL62368落球測試
防撞等級IK08
TUV Rheinland(低藍光)
通過 DDCCI 進行功率收集功能能源之星
能源之星8.0

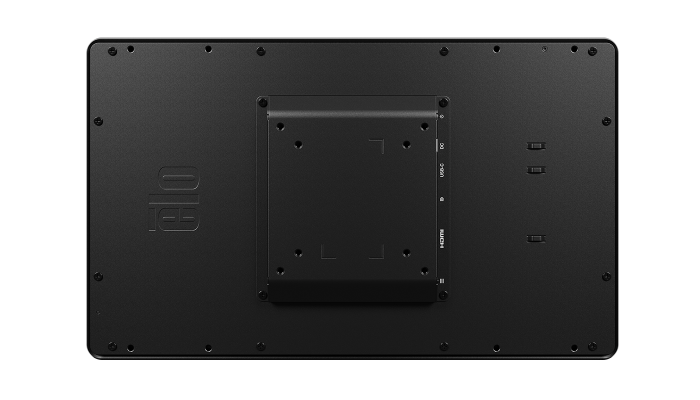

安裝選項
75 mm 和100mm VESA 安裝
四邊安裝接口
使用隨附的支架嵌入式安裝
詳見尺寸圖包裝內含
1564L
HDMI線
USB觸控線(A轉C)
嵌入式安裝支架/帶螺絲
快速安裝指南
EEI 標簽相關選項/可選外設
電纜套件DVI-D至HDMI - Elo P/N：E538507
北美電源適配器和線纜套裝- Elo P/N: E005277
歐洲&韓國電源適配器和線纜套裝 - Elo P/N: E571601
英國電源適配器和線纜套裝 - Elo P/N: E180092
中國電源適配器和線纜套裝 - Elo P/N: E558862
臺灣電源適配器和線纜套裝 - Elo P/N: E818655
日本電源適配器和線纜套裝 - Elo P/N: E182546
阿根廷電源適配器和線纜套裝 - Elo P/N: E887099
可選的PCAP手寫筆 - Elo P/N: E066148
Elo Backpack® 4 (Value版)- Elo P/N: E393754
Elo Backpack® 4 (標準版) - Elo P/N: E393359
