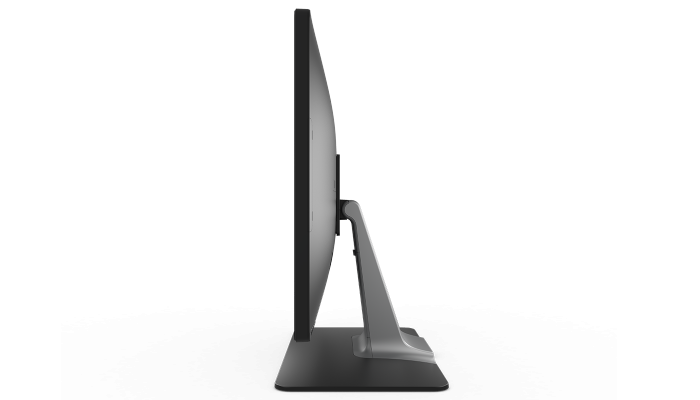

2403LM 24“醫療級觸控屏顯示器 (第二代)
該產品的替代型號 - 2403LM.
03系列醫療級觸控屏顯示器
Elo專為醫療應用而設計的 03系列觸控屏顯示器 包括四款尺寸 - 19英寸5:4顯示屏和22,24和27英寸16:9顯示屏。采用簡潔緊湊的外型和易于集成的設計，03系列觸控屏顯示器非常適合銷售點，信息點，指示標牌和酒店應用。此外，03系列符合IEC60601-1 4th ed.，并通過IP54認證，可支持醫療設備安裝。
顯示器尺寸19寸-27寸可選
采用業界領先的Elo TouchPro® PCAP投射式電容觸控技術，防眩光觸摸屏不僅具有寬視角，出色的圖像清晰度和透光性，還帶來精準的觸控響應和生動的畫質。高達10點??觸控技術，03系列顯示器擁有媲美平板電腦的觸控體驗。
廣泛用途
03系列醫療級觸控屏顯示器可靈活安裝于各種醫療環境 - 包括檢查室、實驗室、診所、患者掛號窗口以及藥房付費區。無論您是需要觸控屏在護理站支持直接或間接的患者護理，還是幫助患者和訪問者使用醫療設備，03系列觸控屏顯示器都可以為患者，家人和朋友和醫務人員提供支持。*
護理站
病房
目錄
臨床實驗室
藥房
*本產品非FDA批準的“醫療器械”或也未經FDA批準，不符合ISO-13485標準。根據預期用途，可能需要其他認證。
定制醫療設備
Elo擁有完整的觸控技術和全系列顯示器解決方案，可以幫助開發和定制醫療設備產品，包括呼吸機、麻醉機、診斷顯示器、藥物分配器等。Elo產品經久耐用、觸控靈敏，非常適合無論手術室、病房或者實驗室等任何醫療保健的環境。
ROSA® Knee機器人系統使用Elo醫用級觸控顯示器
隱私問題
可選防窺屏為個人健康信息或敏感的管理數據提供保護。不管是醫生還是病人，隱私都至關重要。
操控器安裝
有些醫療保健應用需要可靈活移動的顯示器來操作患者的預約/檢查。將操控器連接在顯示器上，醫生可以輕松地將顯示器轉向患者。
靈活安裝
從住院到出院，提供無縫式病人護理體驗非常重要，因此配置至關重要。03系列觸控屏顯示器可以采用支架安裝，也可以安裝在與VESA配置兼容的任何支架上，使集成商能夠滿足醫療保健提供商的要求。
連接
HDMI
VGA
集成揚聲器
(HDMI或線路輸入)
USB 2.0
觸摸USB
Elo
的優勢
定制服務
Elo提供客制化的解決方案，包括輕微調整甚至重新設計。如果您需要定制產品，Elo隨時幫您一起創造。
全球范圍
Elo產品分布在全球。每隔21秒鐘，世界的某處就有一臺新的Elo 設備被安裝。
生命周期長
我們盡我們的一切力量來最大限度地減少設計變更，并且保留了一些可以訂購周期超過七年的觸控屏顯示器。
經久耐用
用于醫療保健的03系列觸控屏顯示器秉承Elo一貫的品質和信譽保證，產品享有三年標準質保以及可選的五年質保延期。我們?cè)O(shè)計、制造，且在生產之初就把觸控集成到完整的產品解決方案中。
規格
-
技術
產品料號
TouchPro PCAP 白色 (全球) - E124923
TouchPro PCAP 黑色 (全球) - E124730外殼顏色
白色或黑色
觸控技術
PCAP (TouchPro® 投射式電容)-10點觸控
對角線
23.8 英寸對角線，有源矩陣 TFT LCD (LED)
長寬比
16:9
有效顯示區域 (mm)
20.75" x 11.67" / 527.04 mm x 296.46 mm
分辨率
1920 x 1080 @ 50, 60Hz
其他支持的分辨率
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 500 60Hz
800 x 600 56Hz, 60Hz
1024 x 768 60Hz
1280 x 720 @ 58Hz, 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB可視角度
水平: ±89° 或 178° 總計 / 垂直: ±89° 或 178° 總計
色彩
1670萬
亮度 (標準)
LCD 面板: 250 尼特
TouchPro PCAP: 225 尼特響應時間 - 總計 (標準)
15 毫秒
對比度
1000:1
觸控接口
USB
表面處理
抗眩光
屏幕菜單 (OSD)
可通過底部的開關進入
控制：菜單，電源，上，下，選擇
設置：亮度，對比度，時鐘，相位，水平位置，垂直位置，自動調整，長寬比，清晰度，色溫，OSD超時，OSD語言，音量，靜音，調用默認值，音頻選擇，電源指示燈
語言：英語，法語，意大利語，德語，西班牙語，簡體中文，繁體中文，日語，韓語，俄語
鎖定：OSD，電源I/O 端口
VGA
HDMI
組合插孔
DC插座
USB Type B
USB 2.0 Type A
4x Micro USB揚聲器
2 x 2W 內置揚聲器
視頻輸入格式
VGA (包含VGA DE-15 (DB-15) 插頭電纜)
HDMI (包含HDMI電纜)視頻輸入頻率
水平: 30 - 82 KHz
垂直: 50 - 75 Hz功耗 (標準)
顯示器+ AC / DC適配器
開啟：25.5瓦
睡眠：0.33瓦
關閉：0.27瓦輸入電壓
12VDC +/- 5%
100-240VAC, 50/60Hz輸入接口
同軸電源插座（2.1mm針外徑，6.4mm筒內徑)
外圍安裝
4個Micro USB側面端口（頂部，底部，左側，右側)
顯示器尺寸 (含底座)
17.04" x 22.62" x 9.17" / 432.9 mm x 574.6 mm x 233 mm
運輸尺寸
20.71" x 26.77" x 12.52" / 526 mm x 680 mm x 318 mm
重量 (含底座)
19 lbs / 8.6 kg
重量 (不含底座)
11.96 lbs / 5.42 kg
重量 (含包裝)
28.5 lbs / 12.9 kg
工作溫度
0°C 至 40°C / 32°F至 104°F
儲存溫度
-20°C 至 60°C / -4°F 至 140°F
濕度
工作: 20% 至 80%; 儲存: 10% 至 95%
密封性
觸控屏密封至邊框
觸控屏密封至LCDMTBF
50,000小時演示
安裝選項
VESA 4孔100mm安裝接口，位于顯示器后部
質保
3年
延保選項
4年質保 - Elo P/N: E898247
5年質保 - Elo P/N: E898449
3年質保 + 優先置換 - Elo P/N: E898648
4年質保 + 優先置換 - Elo P/N: E894921
5年質保 + 優先置換 - Elo P/N: E895125機構認證
加拿大CUL，IC
中國CCC
歐洲CE
韓國KCC
臺灣BSMI
美國FCC，UL
日本VCCI
國際CB
澳大利亞RCM
俄羅斯EAC
墨西哥CoC
RoHS，中國RoHS，WEEE，REACH
UL:?AAMI /ANSI ES60601-1:2005/(R)2012 和 A1:2012, C1:2009/(R)2012 和A2:2010/(R)2012/IEC 60601-1 Ed. 3.1?
cUL:?(CAN/CSA-C22.2 NO. 60601-1:14 /IEC60601-1 Ed. 3.1
CB：IEC 60601-1：2005 + A1：2012（Ed。3.1）
CE：IEC 60601-1-2：2014（Ed.4）
風險管理：ISO 14971：2007 + EN ISO 14971：2012
可用性：IEC 60601-1-6：2010 + A1：2013（Ed.3.1），IEC 62366：2007 + A1：2014（Ed.1.1）IP防護等級
IP54整機
防撞等級
IK06
電源線
北美電纜 - C13 - Elo P/N: E593865
澳洲電纜 - C13 - Elo P/N: E594067
歐洲電纜 - C13 - Elo P/N: E594264
韓國電纜 - C13 - Elo P/N: E594466
中國電纜 - C13 - Elo P/N: E594670
臺灣電纜 - C13 - Elo P/N: E594869
日本電纜 - C13 - Elo P/N: E793799包裝內含
觸摸顯示器，快速安裝指南，EEI標簽，電源模塊 (E795350)，NA電源線，EU電源線，VGA線，HDMI線，USB線，音頻線，3x束帶
可替換DC電源
電源模塊 - 65W - Elo P/N: E593253
可選外設
磁條閱讀器 (MSR) – Elo P/N: E001002
磁條閱讀器 (白色 MSR) – Elo P/N: E352392
PCAP手寫筆 - Elo P/N: E066148
防窺屏24英寸Elo P / N：E352977
Elo 線控器 - 1套 - Elo P / N：E352196支架，支架和套件
壁掛支架套件 – Elo P/N: E143088
貨架安裝底座 (75mm 要么 100mm VESA) - Elo P/N: E043382
圓柱安裝底座 (75mm 要么 100mm VESA) - Elo p/n: E045151
1.8m 線纜套件 - Elo p/n: E408193
Elo 立架 2402/3-2702/3 - 黑色 - Elo P/N: E509844
Elo 立架 2402/3-2702/3 - 白色 - Elo P/N: E510042
