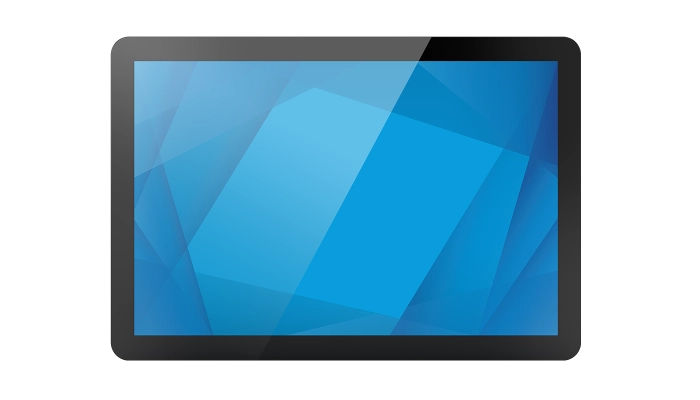

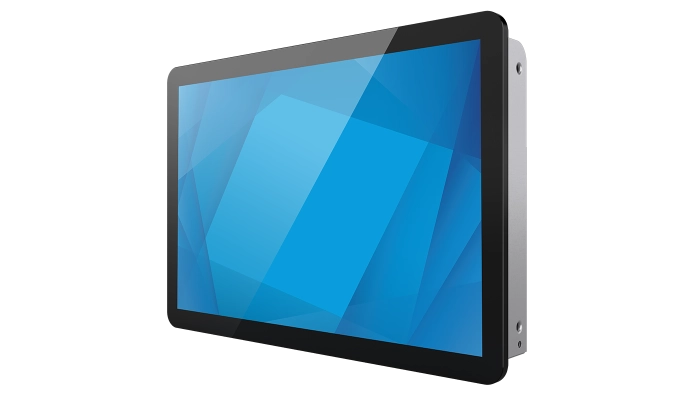

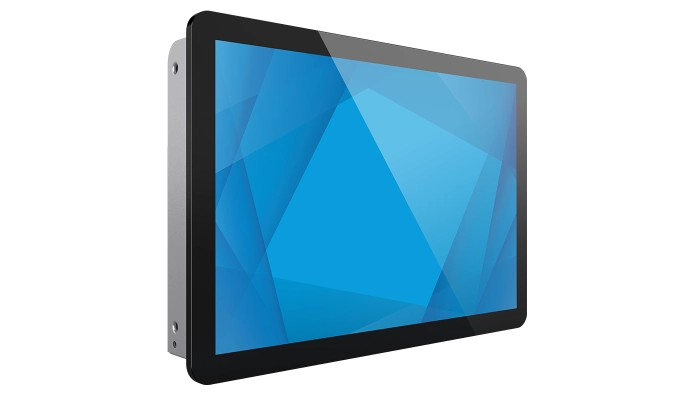

1099L 10" 高亮戶外開架式觸控顯示器
專為戶外自助一體機打造
Elo 10寸戶外觸控顯示器擁有1000 NITs 高亮度顯示，
防撞等級高達IK09，即使面對陽光直射也能確保7*24
小時全天候運行。用戶佩戴偏光太陽鏡也可操作體驗，
體驗，其性能穩定，長時間高溫下也能順暢操作。采用
邊到邊光學粘合技術，有效防水防塵，可無縫集成嵌入
到各類戶外設備中，靈活應用于戶外收銀支付系統、
數字交互屏和充電樁等場景。
工業 & 零售
適用于各類嚴苛場景
內置溫度
感測器
通過UL-60950測試
防撞等級IK-09
IP66 & Nema 4x
防塵防水
支持OEM
生命周期
7*24小時
全天候使用
*需要定制設備外殼，嵌入使用
無懼風雨
10英寸戶外觸控屏顯示器
提供全天候的高效服務
Elo 1099L觸控顯示器專為戶外工作而設計，可
集成到各類外殼保障全天候正常運行，IP66和
和NEMA 4X防塵防水，防撞等級高達IK09。支持
-20℃到60℃的工作溫度，集成后的 戶外互動
數字屏可以承受嚴苛的物理和高溫環境的需求。
日光下可視顯示器
內置環境光傳感器可自動調節顯示器的亮度，
提供全天候的穩定性能，不僅可以優化功耗，
延長顯示器的使用壽命，還能增強視覺觀感，
保障用戶體驗。
自助一體機
戶外解決方案
Elo1099L戶外觸控顯示器，
提供可靠的戶外自助解決方案，
日光下可視顯示器為戶外用戶
帶來不一樣的操作體驗。
- 戶外充電樁
- 收銀&售票
- 自助販賣機
- 戶外ATM
- 導覽導購
設備遠程部署和管理
何不試試NetLive
使用Elo NetLive和Android Backpack電腦主機將Elo
觸摸屏顯示器轉變為高性價比、高擴展性、統一架構
的設備平臺。通過簡化的內容部署和遠程管理功能，
可以簡化開箱即用的獨立戶外自助終端的管理。
Touch Thru穿透觸控
盡在PCAP投射式電容
Elo TouchPro?PCAP技術支持Touch-thru 穿
透觸控技術，適用于需要使用高達6毫米厚
前玻璃層的安裝或需要支持特定IP/IK等級
的戶外觸摸屏kiosk自助解決方案。無論是
嵌入式顯示器還是需要玻璃外層封裝，Elo
PCAP觸摸屏都能滿足，它專為戶外穩定性
而設計。
靈活安裝
Elo防水觸摸屏顯示器支持多種安裝方式，橫向、
縱向或屏幕向上平放安裝，可靈活集成到任何
柜臺、自助設備或櫥柜設計中。無論用戶近距離
或遠距離觀看，是否佩戴偏光太陽鏡，我們的戶外
數字屏都能良好展現播放內容，保持清晰度的同
時，提供一致的觀看體驗。
豐富接口
GPIO
HDMI
VGA
DP端口
USB
規格
-
技術
產品料號
TouchPro PCAP 防眩光 - E354792
外殼顏色
黑色
觸控技術
PCAP (TouchPro投射式電容)-多達5點觸控
觸控接口
USB 2.0
對角線
10.1 英寸對角線，有源矩陣 TFT LCD (LED)
屏幕菜單 (OSD)
可通過OSD遙控配件上的開關進行訪問
控件（側面): 菜單,向上,向下,選擇，電源
設置: 亮度, 對比度, 時鐘, 相位, 水平位置, 垂直位置, 自動調節, 長寬比,
銳度, 色溫, OSD超時, OSD語言, 恢復默認, 視頻來源, 設置：亮度，對比度，時鐘，相位，水平位置，垂直位置，自動調節，長寬比，清晰度，色溫，OSD超時，OSD語言，調用默認值，視頻優先，信息，休眠模式觸控，Touch Through，觸控界面，GPIO控制，時間設置，計劃開/關機，夏令時設置
語言：英語，法語，意大利語，德語，西班牙語，簡體中文，繁體中文，日語
鎖定: OSD, 電源長寬比
16:9
有效顯示區域 (mm)
8.54" x 5.33" / 216.96 mm x 135.60 mm
分辨率
1280 x 800
其他支持的分辨率
640 x 480 60Hz
720 x 400 70Hz
800 x 600 60Hz
1024 x 768 60Hz
1280 x 800 60Hz可視角度
水平: ±85° 或 170° 總計 / 垂直: ±85° 或 170° 總計
色彩
1670萬
亮度 (標準)
TouchPro PCAP: 1000 nits
響應時間 - 總計 (標準)
25 msec
對比度
800:1
I/O 端口
所有接口鎖定, 包括USB-B, RJ45適用于OSD遙控器, VGA, HDMI, DP端口
視頻
HDMI V1.3 A型，用于HDMI輸入
母頭 DE-15 (DB-15) 連接器的模擬VGA
DP端口V1.1a - 支持較新版本的DP端口視頻輸入
輸入視頻水平同步頻率范圍： 31.5 – 80 KHz
輸入視頻垂直同步(幀速)頻率范圍： 60-75Hz電源
外置DC - 可選電源適配器 (需額外選購)
顯示器輸入電源接口：同軸電源插孔 (2.5 mm (+0.0 -0.1mm) 針腳外徑: 5.7mm (+/- 0.1mm), 筒內徑: 7.8mm (+/- 0.2mm) 筒長)
顯示器輸入電壓范圍：12VDC +/- 5%
適配器輸出電源連接器：DC筒塞（2.5mm（+/- 0.1mm）銷內徑，5.5mm（+/- 0.05mm）筒外徑，7.5mm（+/- 0.5mm）筒長）
適配器輸入電壓范圍: 100-240 VAC
輸入頻率: 50-60 Hz功耗 (標準)
顯示器+電源適配器
開啟: 23W
主機休眠: 1.5W
關機: 1.5W尺寸
10.08" x 6.93" x 1.61" / 256 mm x 176 mm x 41 mm
運輸尺寸
13.58" x 10.94" x 6.89" / 345 mm x 278 mm x 175 mm
重量 (不含包裝)
4.85 lbs / 2.2 kg
重量 (含包裝)
7.28 lbs / 3.3 kg
工作溫度
-20°C to 60°C / -4°F to 140°F
儲存溫度
-30°C to 80°C / -22°F to 176°F
濕度
工作: 10% to 90%
儲存: 10% to 95% (38.7° 最高濕球溫度)密封性
IP66 / NEMA 4x
MTBF
50,000小時演示
質保
2年
機構認證
Australia RCM
Canada cUL, IC
China CCC
Europe CE, TUV
United Kingdom UKCA
Japan VCCI
Korea KCC
Mexico NoM
Taiwan BSMI
United States UL, FCC
International CB
RoHS, China RoHS, WEEE合規
通過抗靜電測試GLI 27 kV 空氣放電/ 8 kV 接觸放電
UL 落球測試
防撞擊等級IK10安裝選項

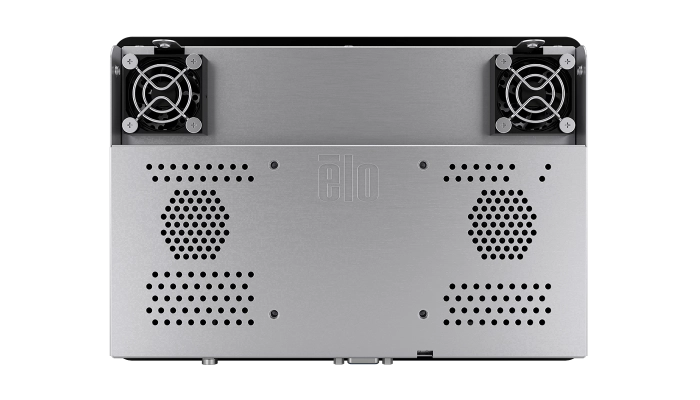

200x100mm VESA 安裝
四周4孔安裝接口

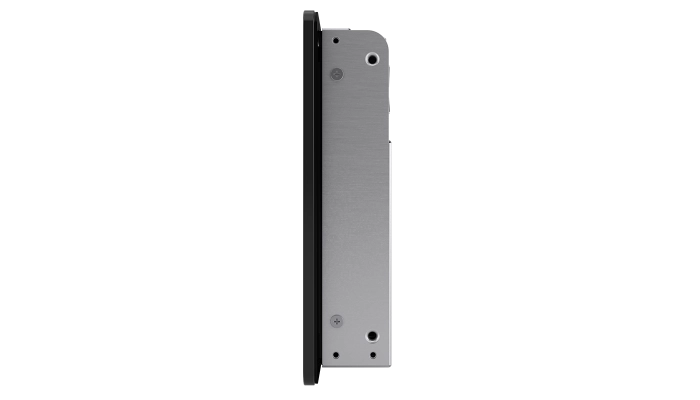

L型支架可支持側面安裝包裝內含
1099L, HDMI線(鎖緊式)，VGA線，OSD控制器，Touch USB線(鎖緊式)，快速安裝指南，側面安裝支架/螺絲，EEI標簽， 日本b類TM信息表
相關選項/可選外設
Elo OSD遙控器(RJ45) - Elo P/N: E483757
電纜套件DVI-D至HDMI - Elo P/N：E538507
電纜套件 DP至DP - Elo P/N: E582895
外置80W電源適配器及電纜, LVL6 美標 – Elo P/N: E596619
外置80W電源適配器及電纜, LVL6 歐標 – Elo P/N: E596821
外置80W電源適配器及電纜, LVL6 UK標準 – Elo P/N: E597014
外置80W電源適配器及電纜, LVL6 國標 – Elo P/N: E597205
外置80W電源適配器及電纜, LVL6 中國臺灣標準 – Elo P/N: E597410
外置80W電源適配器及電纜, LVL6 日標 – Elo P/N: E597608
外置80W電源適配器及電纜, LVL6 阿根廷標準 – Elo P/N: E597792
外置80W電源適配器及電纜, LVL6 澳大利亞標準 – Elo P/N: E597994
HDMI轉HDMI鎖定線纜 – Elo P/N: E100212
USB鎖定線纜 – Elo P/N: E100418
VGA轉VGA鎖定線纜 – Elo P/N: E610090
