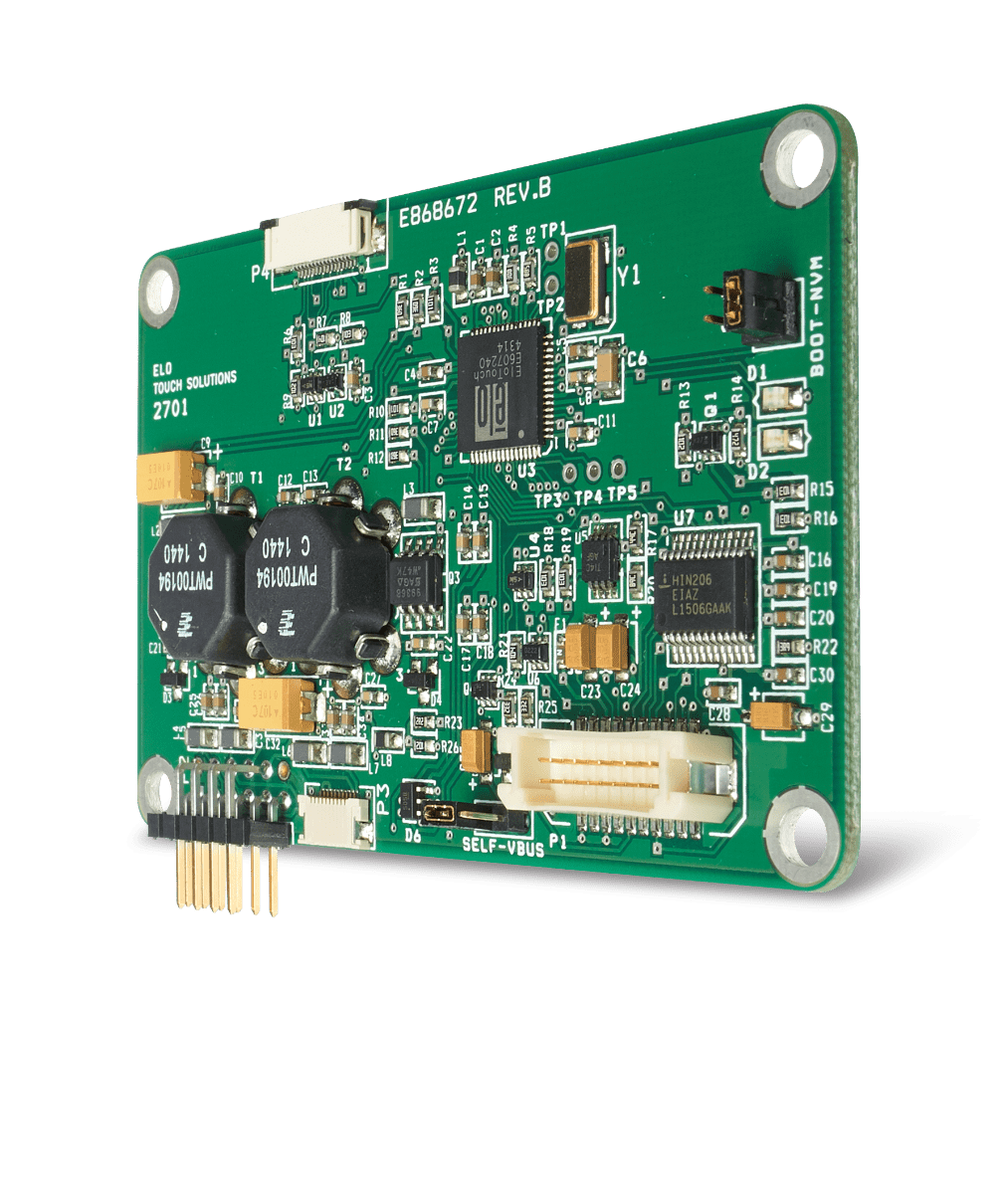

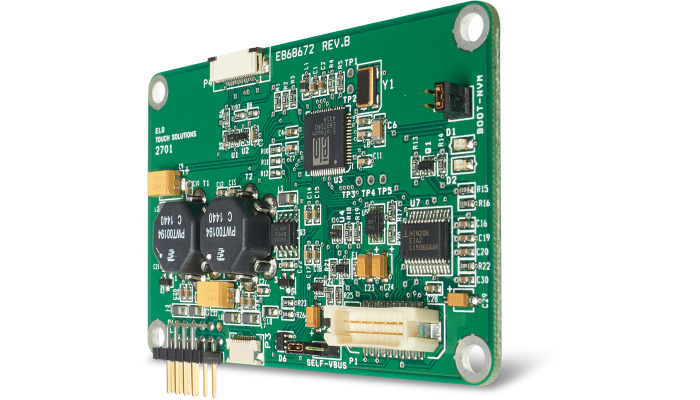

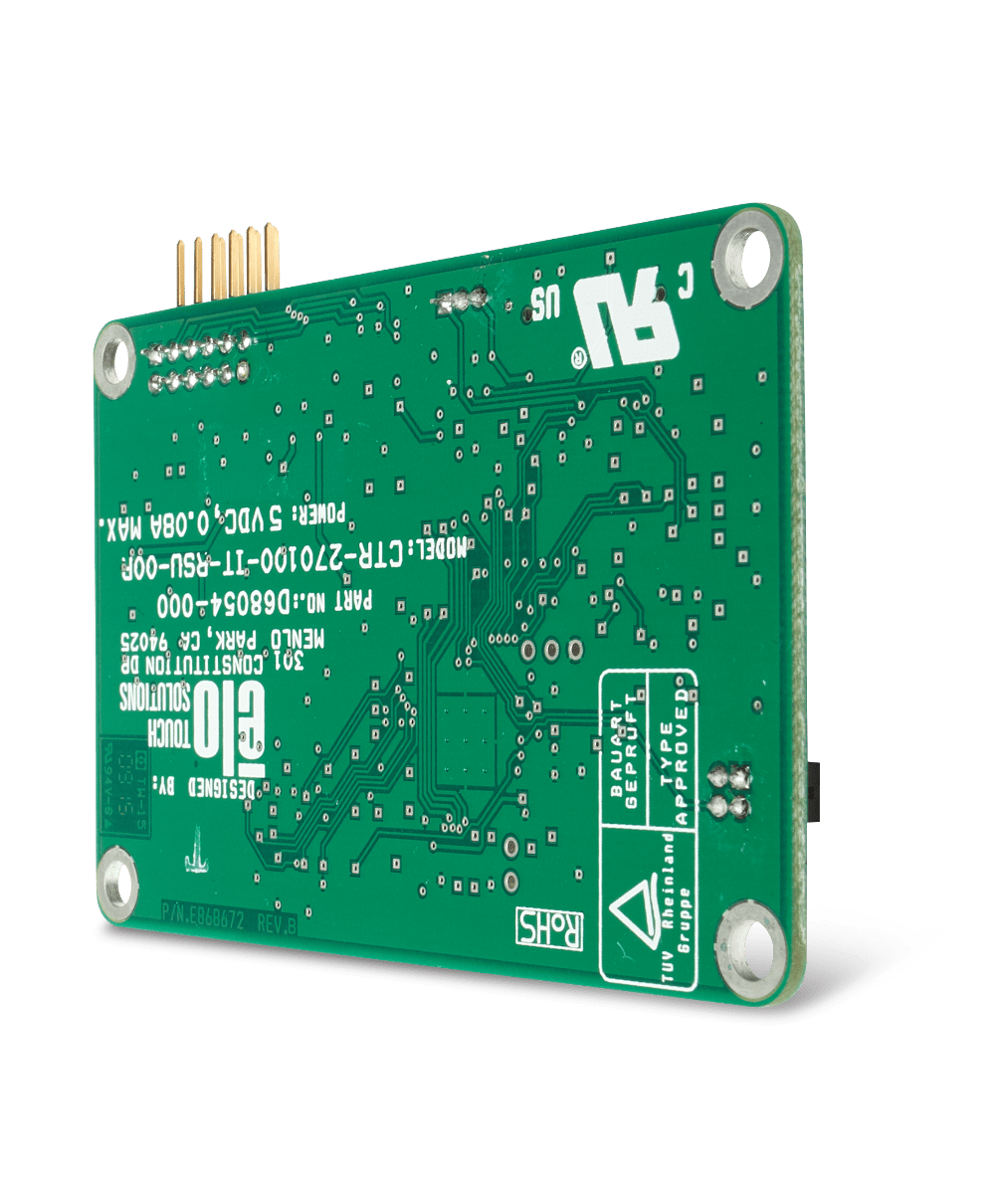

IntelliTouch® 2701 系列控制器 (單點觸控)
概述
IntelliTouch控制器專為IntelliTouch(SAW)觸控屏而設計.將技術與相對應的部件進行構建,使設計和用戶體驗變得更加流暢.
 |
雙向工作2701系列控制器是單觸控單元,可以通過串行接口或USB接口連接.在使用USB時無需額外供電. 默認情況下,該控制器通過RS-232 串行接口連接進行通信.但當連接USB線纜時,該控制器將切換到獨占USB通信模式. |
完全優化Elo’s IntelliTouch 控制器專門為IntelliTouch觸摸屏設計和制造以獲得最佳性能.該控制器保有無觸控參考信號.參考信號可以不間斷的更新去適應灰塵,刮損,或電子漂移帶來的影響.實時信號將與參考信號進行對比,從而檢測觸控指令. |
 |
規格
-
技術
產品料號
D68054-000
技術
intellitouch
接觸數
單點觸控
輸入法
手指
手套的手
被動觸控筆尺寸
83.8mm x 45.7mm x 8.1mm
表面處理
透明
分辨率
4096 x 4096
觸摸激活力
2 至 3 盎司 (55 至 85 克) 標準
輸入電壓
+5 VDC, nominal (+4.75 to +5.25 VDC)
報告率
90pps
波特率
適合 RS232 接口: 9600 (默認) 和 19200
電流 - 工作模式
75mA, +5 VDC時最大.標準功耗為300mW, 5V
工作溫度
0°C 至 60°C
儲存溫度
-25°C 至 85°C
濕度
10% 至 90% RH (非冷凝)
控制器電纜
Serial 線纜: P/N D16890-000
USB 線纜: P/N D38640-000
雙 serial/USB 線纜: P/N D40022-000
