1523L 15英寸觸控顯示器
概述

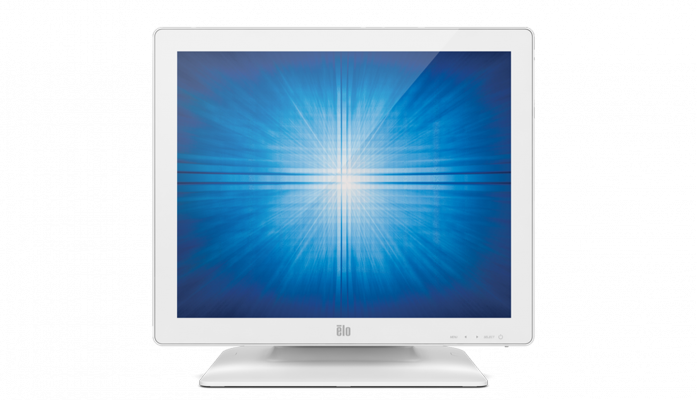

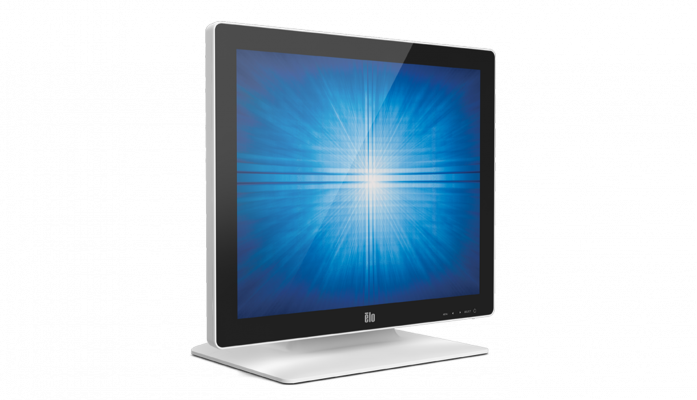

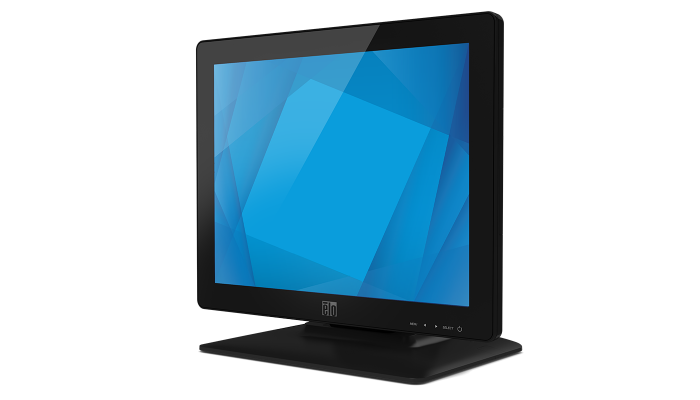

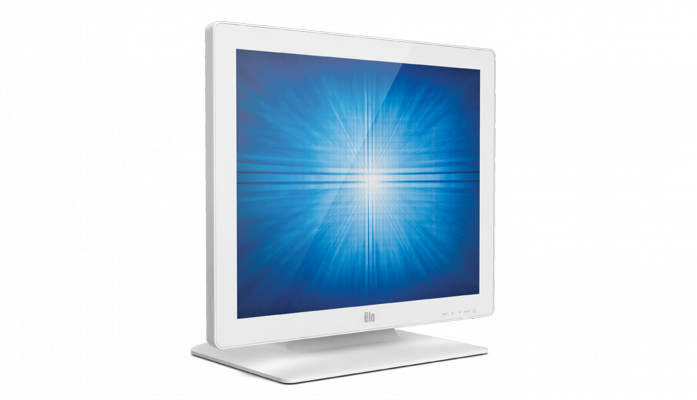

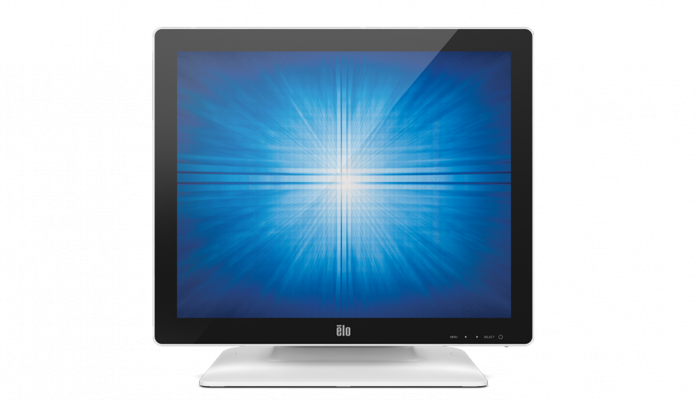

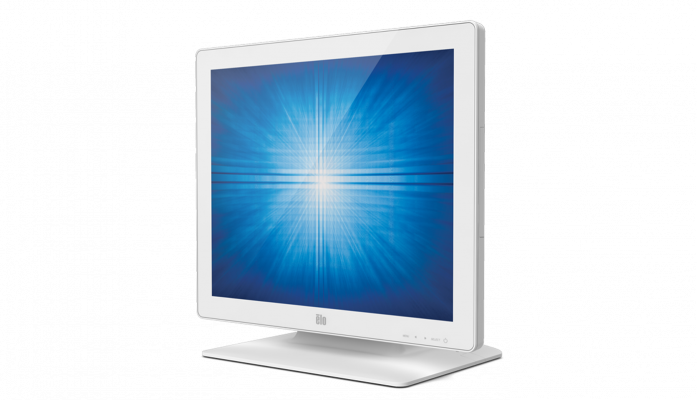

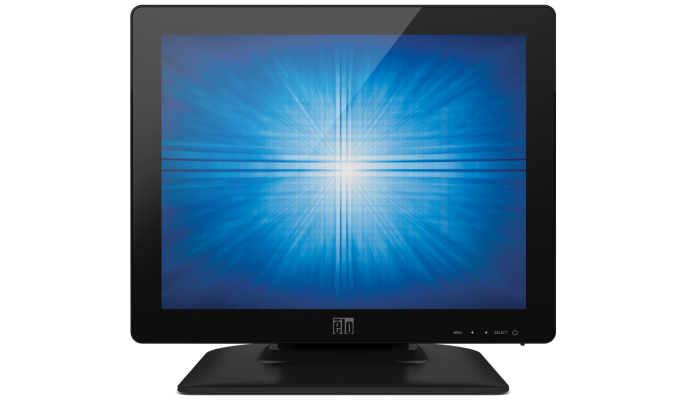

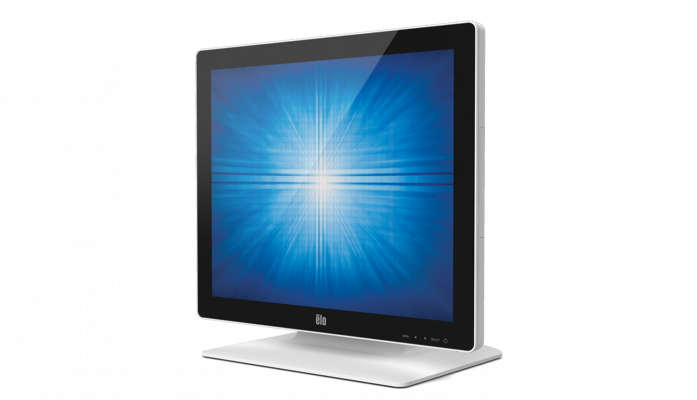

Elo 1523L 15英寸標準屏觸控顯示器，擁有簡潔的外觀和高耐用性，適用于大流量互動的公共應用場景。1523L有黑白兩色可選，采用無邊框鏡面設計，放置在各類場景中都會呈現干凈和現代的感覺。該觸控顯示器搭載Elo業界先進的觸控技術,不僅提供穩定無飄移的觸控指令輸入，同時擁有出色的畫面質量和高分辨率.

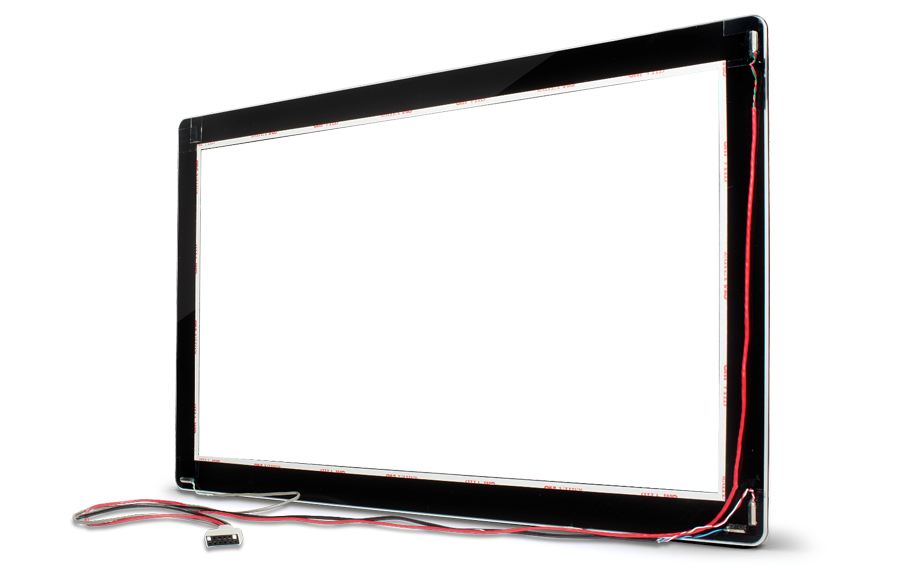

集成觸控15英寸觸控顯示器提供兩種Elo觸摸屏技術供選擇。兩種技術都采用無邊框操作界面，支持多點觸控功能。IntelliTouch® 表面聲波無邊框版本擁有適合零售的光學顯示質量。TouchPro® PCAP提供10點觸控體驗，采用無邊框設計，開箱通電即可獲得快速、極靈敏的響應。 |
 |
 |

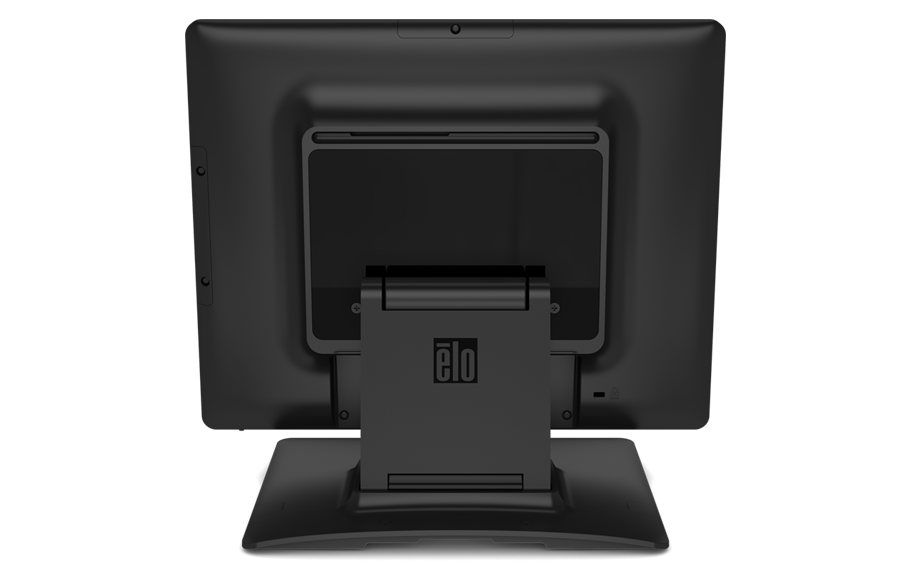

安裝靈活1523L有多種安裝和底座選項確保了安裝的靈活性，可以通過標準VESA安裝支持桌面使用、掛墻及立柱安裝。另外雙位底座可通過單鉸鏈設計，調整高低和各種傾斜角度。 |

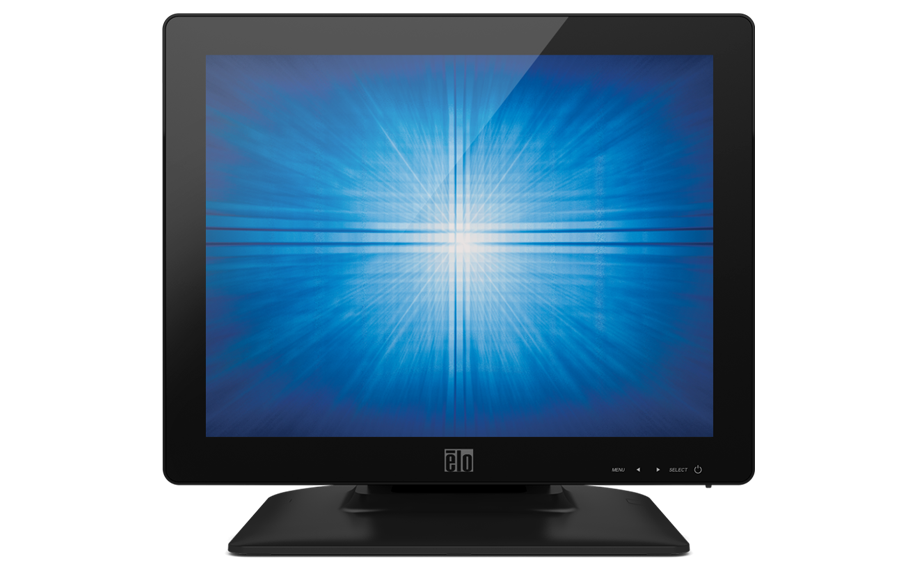

商用級別該15英寸觸摸屏顯示器高質量和高可靠性讓您無后顧之憂。Elo以其三年標準質保而聞名。我們的所有產品都經過（超過20項）嚴格的可靠性測試，保證50,000 MTBF. |
 |
其它特性
- 集成走線管理
- 更長使用壽命

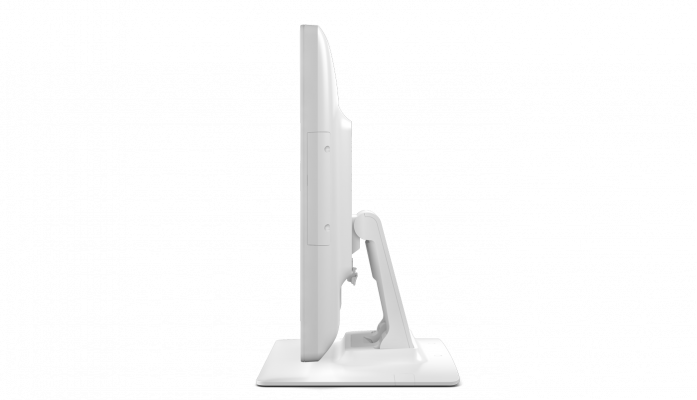

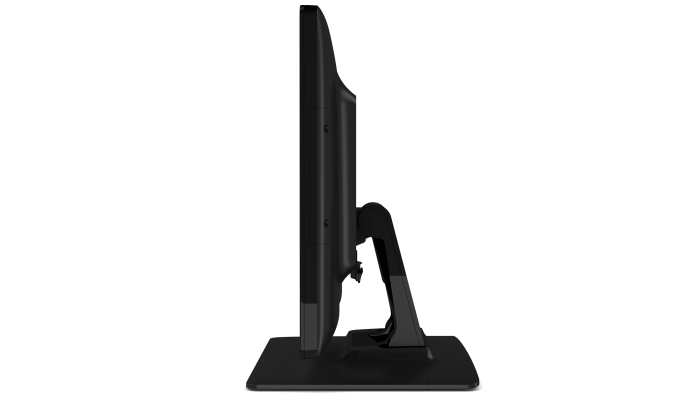

- 雙位設計 - 利用鉸鏈進行高度和傾斜角度調整
- 密封性好，防止灰塵、微小顆粒、液體的影響
- 支持桌面底座, 或利用標準VESA底座進行墻面或者其它安裝
- 內置揚聲器
- 三年標準質保
規格
-
技術
產品料號
PCAP 白色 (全球) - E336518
PCAP 黑色 (全球) - E738607
IntelliTouch ZB 雙點觸控黑色 (全球) - E394454外殼顏色
白色或黑色
觸控技術
SAW ZB (IntelliTouch? 表面聲波) - 雙點觸控
PCAP (投射式電容) - 10點觸控對角線
15 英寸對角線，有源矩陣 TFT LCD (LED)
長寬比
4:3
有效顯示區域 (mm)
11.97" x 8.98" / 304.13 mm x 228.1 mm
分辨率
1024 x 768 @ 60Hz
其他支持的分辨率
1024 x 768 at 60, 65, 70 or 75 Hz
800 x 600 at 56, 60,75 Hz
720 x 400 at 70 Hz
640 x 480 at 60,75 Hz可視角度
水平: ±80° 或 160° 總計 / 垂直: 70°/80° 或 150° 總計
色彩
1620萬
亮度 (標準)
LCD 面板: 300 尼特
IntelliTouch ZB: 270 尼特
PCAP: 270 尼特響應時間 - 總計 (標準)
23 毫秒
對比度
800:1
觸控接口
USB
屏幕菜單 (OSD)
可以通過底部開關進行調整：
按鍵 (側): 菜單鍵, 向上鍵, 向下鍵, 選擇鍵
設置: 亮度, 對比度, 時鐘, 相位, 水平位置, 垂直位置, 自動調節, 長寬比, 銳度, 色溫, 屏幕顯示超時, 屏幕顯示語言, 音量, 靜音, 默認值恢復
語言設置: 英語,法語,意大利語,德語,西班牙語,簡體中文,繁體中文,日文
界面鎖定: OSD,電源USB端口
2x 外設接口(USB接口)
揚聲器
2x 2W 內置揚聲器
視頻
模擬VGA，母頭DB-15連接器
數字DVI，母頭DVI-D雙鏈路連接器
數字HDMI A型插口
輸入視頻水平同步頻率范圍：31.5 - 80khz
輸入視頻垂直同步（幀率）頻率范圍：56 - 75Hz電源
顯示器輸入電源連接器：同軸電源插孔（2.0mm引腳外徑，6.4mm筒內徑）
顯示器輸入電源信號規格：12VDC±5%
注意：本顯示器附帶AC-DC電源適配器出售
適配器輸入連接器：IEC 60320 C14
適配器輸入電壓范圍：100-240VAC， 50/60Hz功耗 (標準)
顯示器+AC/DC電源適配器
開機: 10.5W
休眠: 1.3W
關機: 0.2W顯示器尺寸 (含底座)
14.1" x 7.84" x 12.53" / 358.1mm x 199.1mm x 318.5mm
運輸尺寸
17.48" x 14.88" x 8.31" / 444 mm x 378 mm x 211 mm
重量 (不含包裝)
9.26 lbs / 4.2 kg
重量 (含包裝)
15.43 lb / 7.0 kg
工作溫度
0°C 至 40°C / 32°F 至 104°F
儲存溫度
-20°C 至 60°C / -4°F 至 140°F
濕度
工作: 20% 至 80%; 儲存: 10% 至 95%（38.7℃最高濕球溫度）
密封性
觸控屏密封至邊框
觸控屏密封至LCDMTBF
50,000小時演示
底座選項
傾斜, 拆除
安裝選項
VESA 4孔75mm安裝接口位于設備背面
3孔螺紋安裝孔在支架底部
詳見尺寸圖其他特性
2階 DPMS
VESA DDC 即插即用
安全鎖插座質保
3年
延保選項
4年質保 - Elo P/N: E898247
5年質保 - Elo P/N: E898449
3年質保 + 優先置換 - Elo P/N: E898648
4年質保 + 優先置換 - Elo P/N: E894921
5年質保 + 優先置換 - Elo P/N: E895125機構認證
Australia RCM
Canada cUL, IC
China CCC
Europe CE
United Kingdom UKCA
Japan VCCI
Korea KCC
Mexico NOM
Taiwan BSMI Mark
United States UL, FCC
International CB
RoHS, China RoHS, WEEE包裝內含
1523L 觸控顯示器
快速安裝指南
50W電源磚，電源線
IEC 60320-C13到NA/EU插頭
DVI-D電纜
VGA線（DB-15公轉DB-15公）
USB線（A型插頭轉B型插頭）
音頻線
底座基座已配置
密封墊
HDMI線
EEI標簽可選的PCAP手寫筆
E066148
可選外設
磁條閱讀器 (黑色 MSR) – Elo P/N: E628912
美國適配器及電纜套件 - Elo P/N: E005277
歐洲適配器及電纜套件 - Elo P/N: E571601
英國適配器及電纜套件 - Elo P/N: E180092
中國適配器及電纜套件 - Elo P/N: E558862
臺灣電源適配器及電纜套件 - Elo P/N: E818655
日本電源適配器及電纜套件 - Elo P/N: E182546
阿根廷電源適配器及電纜套件 - Elo P/N: E887099
澳洲電源適配器及線纜套件 - Elo P/N: 637593
PCAP手寫筆 - Elo P/N: E066148支架，支架和套件
1523L VESA 安裝板 (白色) - Elo p/n: E000449
1523L VESA 安裝板 (Black) - Elo p/n: E000448
