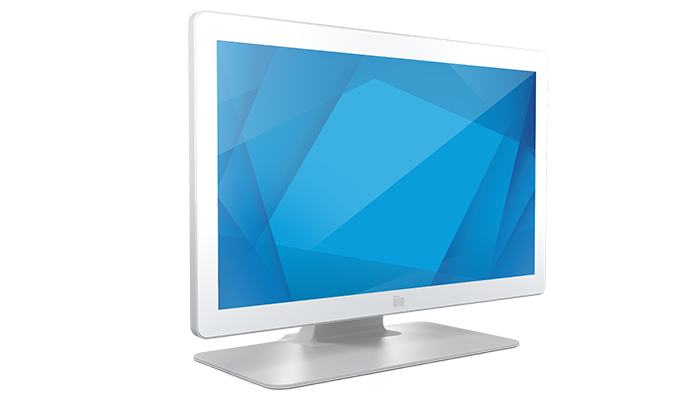

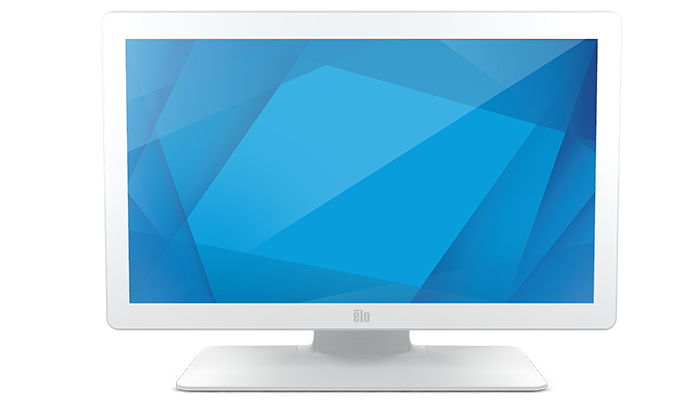

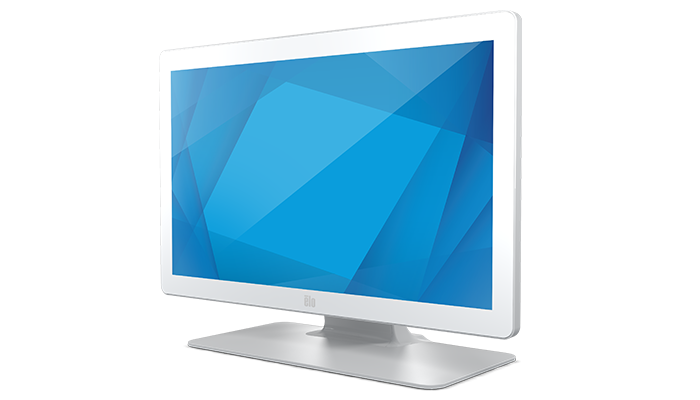

2203LM 22寸醫療級觸控顯示器
DICOM標準醫用級觸控屏顯示器
03系列醫療級觸控屏顯示器將先進的觸控屏技術與DICOM Part 14標準相結合，幫助增強醫療專家的臨床檢查能力，同時提高與患者的交互。Elo觸控屏顯示器外型緊湊，設計時尚，適用于EMR文檔記錄、圖像查看、臨床協作、化驗室和藥房?jī)?nèi)的部署以及集成到各類醫療設備中。
IP-54防水等級
密封性高，防污、防塵、抗濺，性能卓越、易于消毒。
IEC 60601
電源符合IEC 60601。
DICOM 14
圖像呈現精準、一致，保證可靠的醫療判斷。
集成觸控
TouchPro® PCAP 10點觸控技術，媲美平板電腦使用體驗，即使戴上干、濕手套仍可正常使用。
售后無憂
3年標準質保，可選EloCare服務。

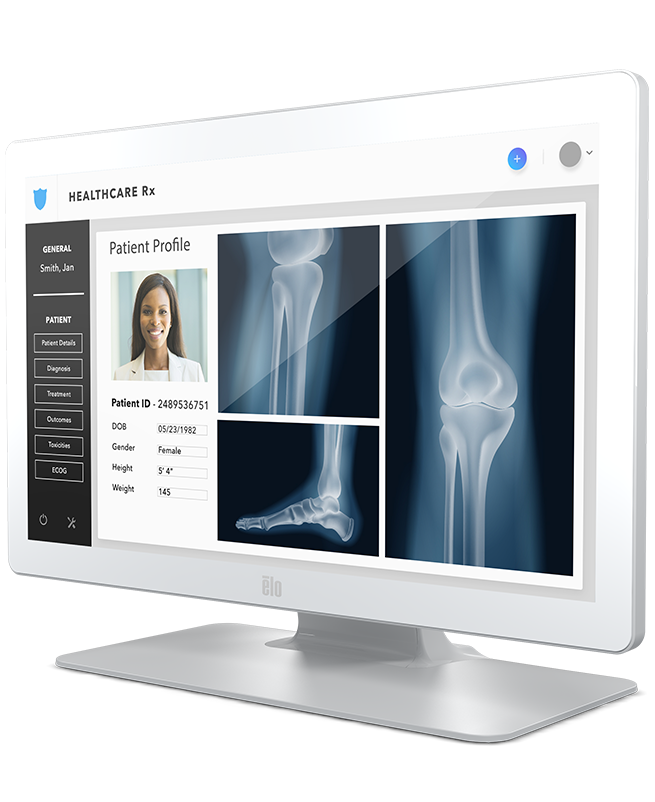

DICOM 14 - 確保影像顯示質量
03系列醫療顯示器為臨床檢查提供更精確的圖像顯示。為了確保醫護人員和患者可以查看清晰、準確和一致的醫學圖像，在出廠前將根據AAPM的輔助顯示準則對顯示器進行逐臺預校準，以符合DICOM 14 GSDF標準。
專為醫療保健應用打造
03系列醫療級觸控屏顯示器可靈活安裝并使用于各種醫療環境，加強患者與醫護人員之間的交流互動。
護士站
病房
化驗室
藥房
手術室
醫療車
顯示的設備-具有Elo醫療級顯示器的Rosa

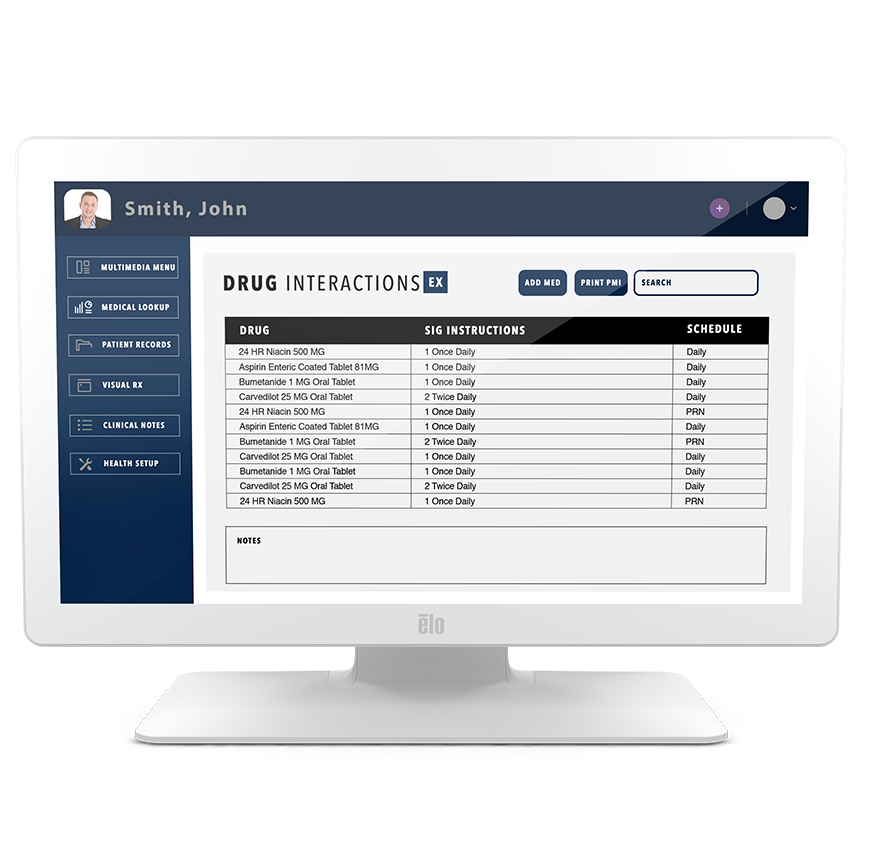

醫療設備已就緒
Elo擁有完整的觸控技術和全系列顯示器解決方案，可以幫助開發和定制醫療設備產品，包括呼吸機、麻醉機、診斷顯示器、藥物分配器等。Elo產品經久耐用、觸控靈敏，非常適合無論手術室、病房或者化驗室等任何醫療保健的環境。
易于配置
靈活安裝
每臺顯示器配備VESA孔型設計，方便安裝到各種支架、臂掛架、墻面或醫療推車上。
隱私保護
可選防窺膜，在查看私人健康信息或較為敏感的管理數據時提供隱私保護作用。
人體工程學
可添加手柄，輕松地將顯示器移動或旋轉到合適的方位。
規格
-
技術
產品料號
TouchPro PCAP 白色帶支架 - E658992
TouchPro PCAP 黑色帶支架 - E658788
TouchPro PCAP 白色不帶支架 - E381048
TouchPro PCAP 黑色不帶支架 - E380851外殼顏色

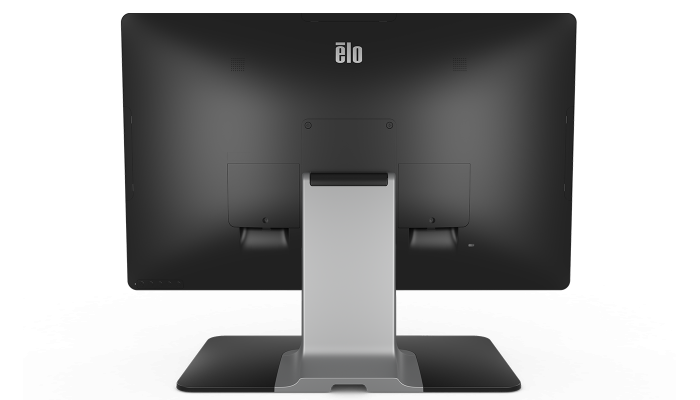

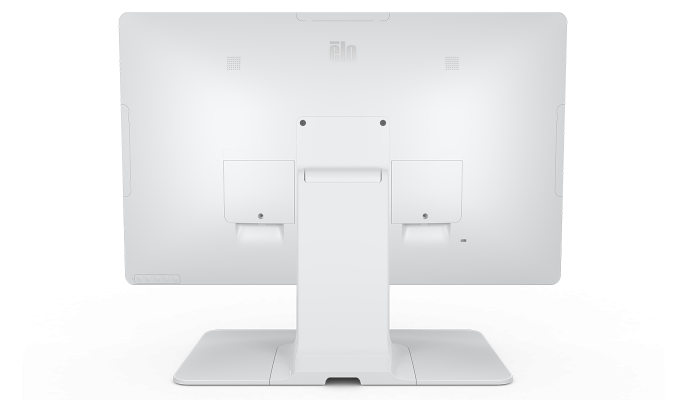

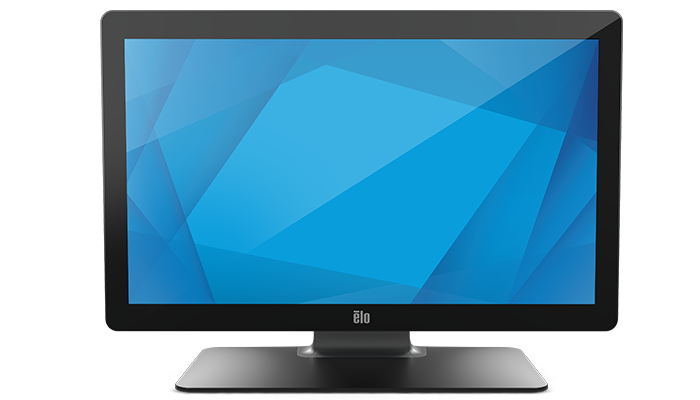

白色或黑色
觸控技術
PCAP (TouchPro® 投射式電容)-10點觸控
對角線
21.5 英寸對角線，有源矩陣 TFT LCD (LED)
長寬比
16:9
有效顯示區域 (mm)
18.74" x 10.54" / 476.06 mm x 267.79 mm
分辨率
1920 x 1080 @ 50, 60Hz
其他支持的分辨率
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 500 60Hz
800 x 600 56Hz, 60Hz
1024 x 768 60Hz
1280 x 720 @ 58Hz, 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB可視角度
水平: ±89° 或 178° 總計 / 垂直: ±89° 或 178° 總計
色彩
1670萬
亮度 (標準)
LCD 面板: 250 尼特
TouchPro PCAP: 240 尼特響應時間 - 總計 (標準)
14 毫秒
對比度
1000:1
觸控接口
USB，串口（VGA）
表面處理
抗眩光
屏幕菜單 (OSD)
可通過底部的開關進入
控制：菜單，電源，上，下，選擇
設置：亮度，對比度，時鐘，相位，水平位置，垂直位置，自動調整，長寬比，清晰度，色溫，OSD超時，OSD語言，音量，靜音，調用默認值，音頻選擇，電源指示燈，Touch Thru，觸控接口，DICOM
語言：英語，法語，意大利語，德語，西班牙語，簡體中文，繁體中文，日語，韓語，俄語
鎖定：OSD，電源I/O 端口
VGA（E810917支持RS232觸控）
HDMI
組合插孔
DC插座
USB Type B
USB 2.0 Type A
4x Micro USB揚聲器
2 x 2W 內置揚聲器
視頻輸入格式
VGA (包含VGA DB-15插頭電纜)
HDMI (包含HDMI電纜)視頻輸入頻率
水平: 30 - 82 KHz
垂直: 50 - 75 Hz功耗 (標準)
顯示器+ AC / DC適配器
開（默認-80％亮度)：14.4 W
開（標準-100％亮度)：16.05 W
睡眠：0.78 W
關閉：0.36 W輸入電壓
12VDC +/- 5%
100-240VAC, 50/60Hz輸入接口
同軸電源插座（2.1mm針外徑，6.4mm筒內徑)
外圍安裝
4個Micro USB側面端口（頂部，底部，左側，右側)
顯示器尺寸 (含底座)
15.11" x 20.74" x 7.61" / 383.8 mm x 526.9 mm x 193.4 mm
運輸尺寸
24.29" x 18.78" x 10.24" / 617 mm x 477 mm x 260 mm
重量 (不含包裝)
帶支架: 14.88 lbs / 6.75 kg
不帶支架: 10.47 lbs / 4.75 kg重量 (含包裝)
帶支架: 23.81 lbs / 10.8 kg
工作溫度
0°C 至 40°C / 32°F至 104°F
儲存溫度
-20°C 至 60°C / -4°F 至 140°F
濕度
工作: 20% 至 80%; 儲存: 10% 至 95% (最高濕球溫度38.7℃)
密封性
觸控屏密封至邊框
觸控屏密封至LCDMTBF
50,000小時演示
安裝選項
VESA 4孔100mm安裝接口，位于顯示器后部
質保
3年
延保選項
4年質保 - Elo P/N: E898247
5年質保 - Elo P/N: E898449
3年質保 + 優先置換 - Elo P/N: E898648
4年質保 + 優先置換 - Elo P/N: E894921
5年質保 + 優先置換 - Elo P/N: E895125機構認證
加拿大CUL，IC
中國CCC
歐洲CE
韓國KCC
臺灣BSMI
美國FCC，UL
日本VCCI
國際CB
澳大利亞RCM
俄羅斯EAC
墨西哥CoC
印度BIS
RoHS，中國RoHS，WEEE，REACH
UL:?AAMI /ANSI ES60601-1:2005/(R)2012 和 A1:2012, C1:2009/(R)2012 和A2:2010/(R)2012/IEC 60601-1 Ed. 3.1?
cUL:?(CAN/CSA-C22.2 NO. 60601-1:14 /IEC60601-1 Ed. 3.1
CB：IEC 60601-1：2005 + A1：2012（Ed。3.1）
CE：IEC 60601-1-2：2014（Ed.4）
風險管理：ISO 14971：2007 + EN ISO 14971：2012
可用性：IEC 60601-1-6：2010 + A1：2013（Ed.3.1），IEC 62366：2007 + A1：2014（Ed.1.1）DICOM
DICOM Part 14（AAPM輔助顯示）
IP防護等級
IP54整機
防撞等級
IK06
電源線
北美電纜 - C13 - Elo P/N: E593865
澳洲電纜 - C13 - Elo P/N: E594067
歐洲電纜 - C13 - Elo P/N: E594264
韓國電纜 - C13 - Elo P/N: E594466
中國電纜 - C13 - Elo P/N: E594670
臺灣電纜 - C13 - Elo P/N: E594869
日本電纜 - C13 - Elo P/N: E793799包裝內含
立式觸摸顯示器
快速安裝指南，EEI標簽, 電源模塊 (E323104)，NA電源線，EU電源線，VGA線，HDMI線，USB線，音頻線，3x束帶，DICOM校準表可替換DC電源
電源模塊 - 65W - Elo P/N: E593253
可選外設
磁條閱讀器 (MSR) – Elo P/N: E001002
磁條閱讀器 (白色 MSR) – Elo P/N: E352392
PCAP手寫筆 - Elo P/N: E066148
防窺屏22英寸 - Elo P / N：E352783
Elo 線控器 - 1套 - Elo P / N：E352196支架，支架和套件
壁掛支架套件 – Elo P/N: E143088
貨架安裝支架 (75mm 或 100mm VESA) - Elo P/N: E043382
立柱安裝支架 (75mm 或 100mm VESA) - Elo p/n: E045151
1.8m 線纜套件 - Elo p/n: E408193
Elo 立架 1902/3-2202/3 - 黑色 - Elo P/N: E804330
Elo 立架 1902/3-2202/3 - 白色 - Elo P/N: E808963
