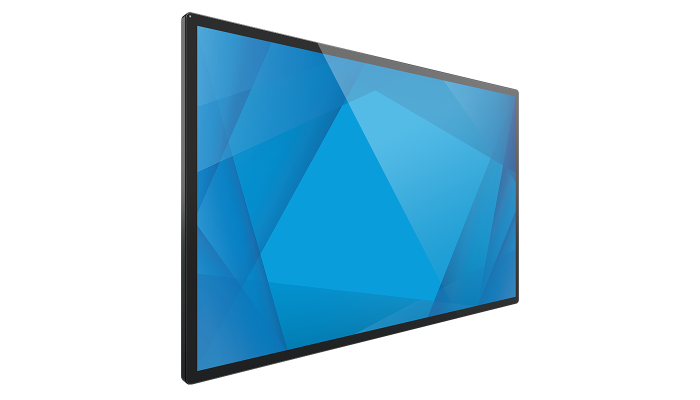

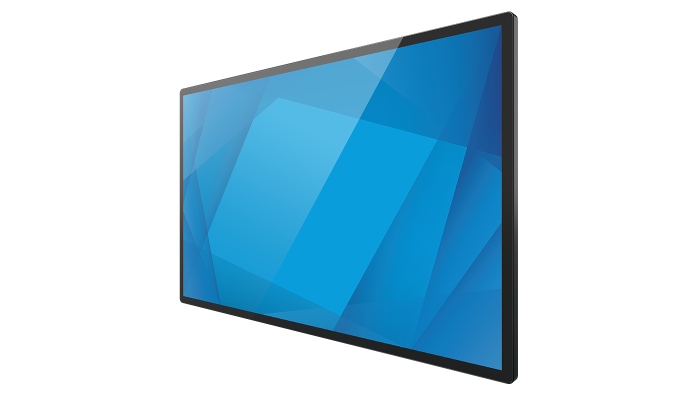

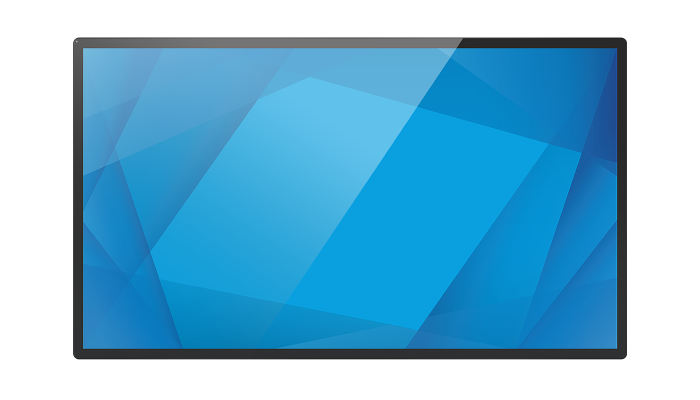

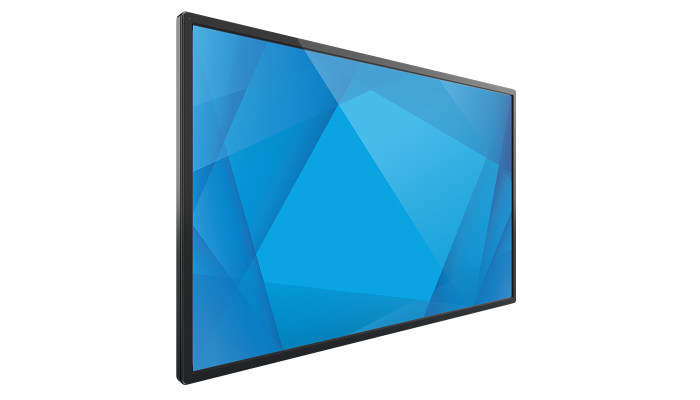

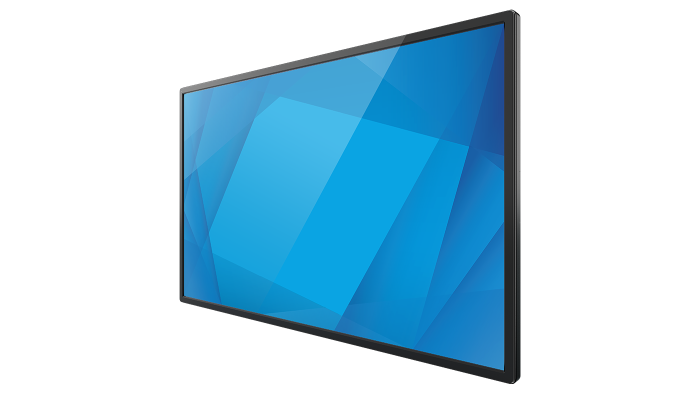

6554L
65寸互動數字屏
Elo 6554L的65英寸互動數字屏支持更多應用，為人機交互帶來更多可能性。
秉承客戶體驗至上的理念，6554L升級40點同時觸控，快速的響應能力
結合防指紋玻璃，讓觸控體驗更暢快。只需連接Elo互動數字屏和電腦主機
Elo Backpack或Brightsign player播放器，就能毫不費力將數字屏
轉換成 65寸的多功能平板電腦。

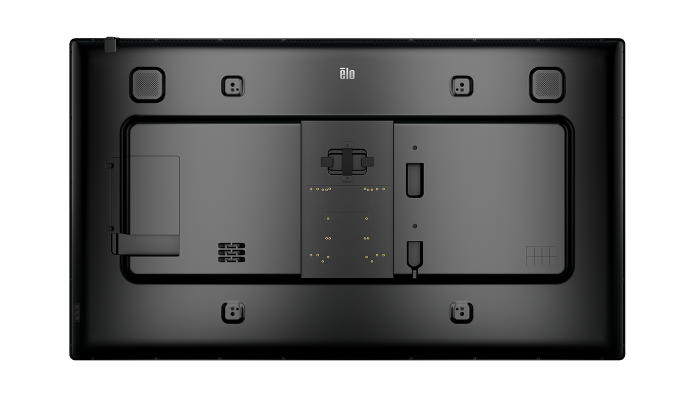

集成布線系統，告別雜亂
背面干凈整潔易部署
背設PC專用
VESA安裝孔
電源適配器和
電源線有序安裝
外部PC電源
直連直通
內置布線系統
隱藏線纜
背設PC專用
VESA安裝孔
電源適配器和
電源線有序安裝
外部PC電源
直連直通
內置布線系統
隱藏線纜
遠程設備管理
何不試試NetLive
已添加集成IoT物聯網控制軟件，讓您輕松管理每一臺的設備設置。可以選擇使用NetLive、
Crestron或者MDM設備管理解決方案，通過自帶APIs來管理設備。
尺寸多樣，滿足不同的需求。
可選32寸到65寸，為您的應用程序選擇
更合適的互動數字屏作展示。
支持Elo Edge Connect技術，可輕松將Elo外設
安裝在數字屏四周。電流強度高達1.2安培，
支持多個外設同時運行。
6554L互動數字屏采用極簡設計，造型優美，大氣時尚
可滿足高流量的商業環境使用需求。不論是想使用無限
購物長廊改善店內環境吸引顧客，通過自助終端提升顧客體驗，
或者使用交互式導覽導航來做引流，還是幫助醫生和患者
在醫院更好地互動交流，都能輕松實現。
PCAP支持Touch Thru穿透觸控
借助Touch Thru穿透觸控功能， Elo TouchPro? PCAP投射式電容
互動數字屏不僅可以安裝在鏡子后面、嵌入柜臺，還支持
全封閉式自助終端中使用，美觀耐用。
多功能安裝選項
帶來更多商業互動展示

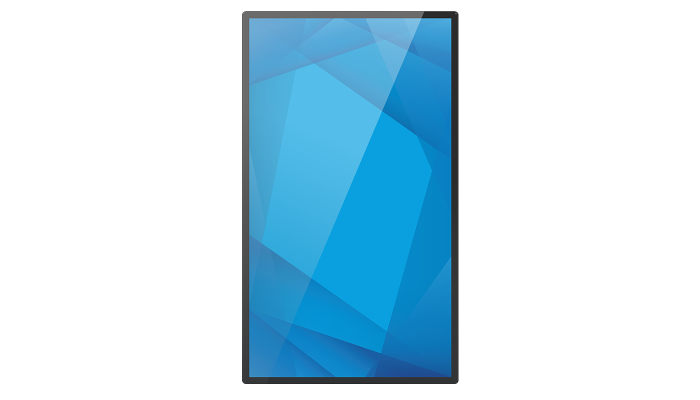

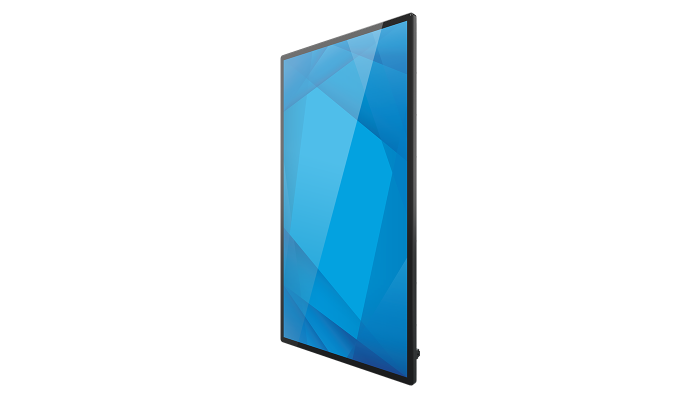

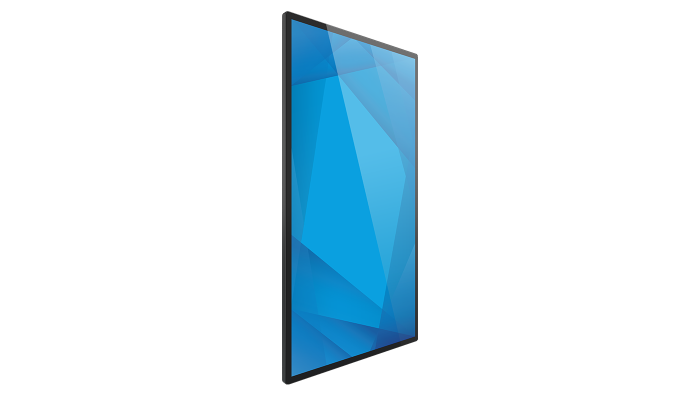

Elo互動數字屏支持橫屏、豎屏以及
屏幕水平向上使用，為壁掛式、嵌入式
或水平式安裝提供了更多靈活性。
專為商業環境的需求設計
6554L通過UL-60950落球測試，防撞等級IK-07，堅固耐用，
適合在高流量環境24/7全天候使用，能為高需求的商業環境
提供一貫的可靠性和持久性。有了延長產品生命周期和
全球認證的加持，6554L在各種國際市場的適配性和長期
表現更值得信賴。
規格
-
技術
產品料號
TouchPro PCAP(清晰透明，抗摩擦) - E104723
TouchPro PCAP (防眩光) - E104912
IR (防眩光) - E105106外殼顏色
黑色
觸控技術
PCAP (TouchPro® 投射式電容)-40點觸控，支持Palm Rejection和 Touch Thru技術
紅外線 - 20點觸控觸控接口
USB-C
對角線
64.5 英寸對角線，有源矩陣 TFT LCD (LED)
有效顯示區域 (mm)
56.2" x 31.6" / 1428.48 mm x 803.5 mm
長寬比
16:9
分辨率
3840 x 2160 @ 60 Hz
其他支持的分辨率
640 x 480 @ 60Hz
800 x 600 @ 56/60Hz
1024 x 768 @ 60Hz
1280 x 720 @ 60Hz
1280 x 960 @ 60Hz
1280 x 1024 @ 60Hz
1920 x 1080 @ 50/60Hz
2560 x 1440 60 Hz
2560 x 1600 60 Hz
3840 x 2160 30/60 Hz可視角度
水平: ±89° 或 178° 總計 / 垂直: ±89° 或 178° 總計
色彩
10位 (10.7億)
亮度 (標準)
LCD面板：500 尼特
PCAP: 450 尼特響應時間 - 總計 (標準)
8 msec
對比度
1100:1
電腦主機安裝選項
Elo Backpack 4.0
Intel NUC帶100mm x 100m VESA安裝架
BrightSign XT/XD/HD 系列播放器內置IoT控制管理
EloView: Elo Cloud 云管理平臺
Crestron Connected V2屏幕菜單 (OSD)
開始選擇：語言選擇，時間設置，時區
視頻源選擇：HDMI-1，HDMI-2，DisplayPort，USB-C
視頻設置：視頻端口發現，亮度，對比度，黑電平，清晰度和長寬比
顏色設置：色溫，顏色傳感器，用戶預設（顏色），圖片模式和HDMI范圍
音頻設置：音頻輸入，音頻輸出，靜音，音量選擇；
信息：顯示器，溫度，IoT網絡狀態，IoT錯誤信息，幫助和支持
電源：功耗，電源鎖定，節能模式，電源狀態指示燈選項，HDMI CEC
時間：時間設置，開/關時間表
OSD設置：調用默認值，OSD定時器，OSD語言，OSD鎖定和OSD縱向旋轉，Touch Through，桌面；
配置:源端口鎖定(連接時將同步到EloView)， FW更新(通過OTA或USB)；
詳細信息請參閱用戶手冊I/O 端口
2 x HDMI 2.0
USB-C(用于觸控及視頻輸入)
USB-A (僅限Wi-Fi 接收器使用)
RJ45 (用于 IoT LAN )
RJ45(用于OSD控制器)
DP端口1.4
3.5mm TRS插頭( RS232/MDC)
3.5mm音頻耳機輸出
4x Elo Edge Connect Micro USB 2.0控制按鈕
電源
視頻源選擇
OSD視頻
2 x HDMI TypeA(HDCP適用)
DP 1.4連接器 (HDCP適用)
USB-C 連接器 (HDCP適用)
輸入視頻水平同步頻率范圍：FHD: 30 – 135KHz；
輸入視頻垂直同步（幀速率）頻率范圍： 24 - 64 Hz耳機輸出接口
3.5 mm TRS 插孔
揚聲器
2 x 10W立體聲揚聲器
電源
輸入電源連接器：IEC 60320-C13；
輸入電源信號規格：100-240VAC 50/60Hz
輸出電源連接器(旁路輸入電源到背面設備): IEC 60320-C14
AC插座短電纜(IEC C14對C5頭)額定功率:100V/2A (200w), 220V/2A (440w)電源
PCAP:
開機: 157 W
休眠: 2 W
關機: 0.7 W
IR:
開機: 152 W
休眠: 2 W
關機: 0.7 W最長工作時間
24小時/天
尺寸
PCAP: 58.69" x 34.07" x 3.35" / 1490.6 mm x 865.5 mm x 85.1 mm
IR: 58.69" x 34.07" x 3.78" / 1490.6 mm x 865.5 mm x 95.9 mm運輸尺寸
68.9" x 45.28" x 11.02" / 1750 mm x 1150 mm x 280 mm
重量 (不含包裝)
PCAP: 111.14 lbs / 50 kg
IR: 114.13 lbs / 50.1 kg重量 (含包裝)
PCAP: 131.04 lbs / 60 kg
IR: 136.24 lbs / 60.1 kg工作溫度
豎屏/橫屏/傾斜(≤15°)模式：工作：32°F ~ 104°F / 0° C ~ 40° C；
屏幕水平向上: 工作：32°F ~ 95°F / 0° C ~ 35° C儲存溫度
-20°C ~ 60°C / -4°F ~ 140°F
濕度
工作：20%-80%; 儲存：10%-95% (濕球溫度最高38.7℃)
安裝選項
VESA 600 mm x 600 mm, M8
密封性
觸摸屏密封到邊框
觸摸屏密封到LCDMTBF
50,000小時演示
質保
3年標準質保，含AUR優先置換
延保選項
4 年標準質保 + 優先置換 - Elo P/N: E740135
5 年標準質保 + 優先置換 - Elo P/N: E740330
3 年標準質保 + OSE - Elo P/N: E740527*
4 年標準質保 + OSE - Elo P/N: E740728*
5 年標準質保 + OSE - Elo P/N: E740918*
*僅限美國大陸機構認證
UL 62368-1
FCC/CEC (US)
cUL, IC (Canada)
CB (International safety) (IEC/EN60950-1+IEC/EN62368-1)
CE (Europe)
VCCI (Japan)
RCM (Australia)
CCC/CEL, China RoHS (China)
NOM Mexico
防撞等級IK07，通過 UL60950落球測試能源之星
8.0
其他特性
環境光傳感器——根據環境光，自動匹配顯示器亮度，自動喚醒，
OTA FW升級包裝內含
6554L
快速安裝指南
AC (輸入) 電源線, IEC 60320-C13 美標
AC (輸入) 電源線, IEC 60320-C13 歐標
AC (輸入) 電源線, IEC 60320-C13 英標
AC (輸出)電源線, IEC 60320-C14 轉 IEC 60320-C5 (0.3m) (通過PSE認證)
USB 線 (1m) (連接: Type-C 轉 Type-C)
能源標簽符合歐盟標準 2019/2013，1x EU EEI, 2x UK EEI
4x M4x6mm平頭螺絲 (用于BrightSign players安裝)IDS Optional Accessories
二維碼掃描儀(SE4107) – Elo P/N: E245047
二維碼掃描儀(SE2707) – Elo P/N: E393160
指紋識別儀 – Elo P/N: E134286
IDS支架 - Elo P/N: E722153
有線OSD遙控器 - Elo P/N:E483757
壁掛式安裝套件 - Elo P/E721949
主動式電容筆 - Elo P/N：E216215
更換電纜套件 - Elo P/N: E285277
Elo Backpack? 4 (Value版) - Elo P/N: E393754
Elo Backpack? 4 (標準版) - Elo P/N: E393359
RFID - Elo P/N: E673037
4K會議攝像頭 - Elo P/N: E988153
Wi-Fi適配器套件 - Elo P/N: E131942
1.8M HDMI 2.0線 - Elo P/N: E951189
1.8M RS232線 - Elo P/N: E959434
1.8M USB Type-A轉Type-C線 - Elo P/N: E951381
1.8M DP轉DP視頻線- Elo P/N: E582895
Elo 1M USB Type-C線套件 - Elo P/N: E802914
